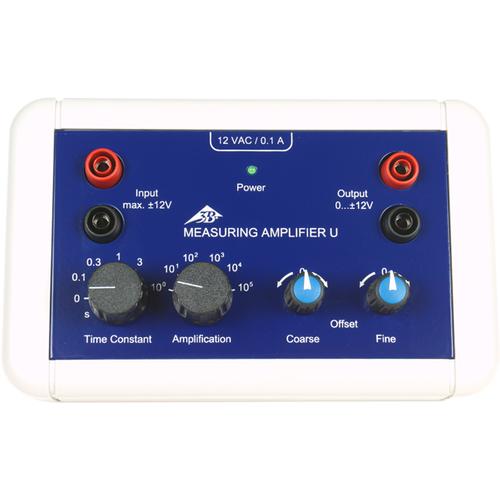

O amplificador de medição U amplifica sinais de medição de baixa amplitude para medição em qualquer aparelho voltímetro ou osciloscópio. Com o uso de um resistor shunt externo, também podem ser medidas correntes baixas. Tensões offset podem ser compensadas com os ajustes offset para ajuste grosso e fino. A ampliação pode ser selecionada em etapas de 0 a 5 potências de dez. Ruído de alta frequência ou outros distúrbios são filtrados por um filtro passa-baixa com constante de tempo ajustável em etapas entre 0 e 3 s. A tensão de saída tem o mesmo sinal da tensão de entrada.
Impedância de entrada: 10 kohm
Impedância de saída: 300 ohm
Deriva da tensão offset: < 2 μV/K (após aprox.
15 min. de operação)
Fatores de ampliação: 100; 101; 102; 103; 104; 105
Tolerância dos fatores de ampliação: < 2,5 %
Tensão de entrada: máx. ±12 V
(protegida contra sobrecarga
até 100 V por pouco tempo)
Tensão de saída: 0 … ±12 V
(à prova de curto-circuito)
Alimentação de energia
(por fonte de alimentação
fornecida): 12 V AC
Temperatura ambiente: 5°C ... 23°C … 40°C
Temperatura de armazenagem: -20 … 70°C
Umidade relativa do ar: < 85%
sem condensação
Posição de uso: na horizontal
Grau de poluição: 2
Tipo de proteção: IP20
Dimensões: aprox. 170x105x50 mm3
Peso: aprox. 335 g
Faixas de medição e frequência (referente a 1 V de tensão de saída)
Ampliação |
Tensão de
entrada |
Corrente por
RShunt = 100 ohm |
Frequência |
100 |
1 V |
10 mA |
0 … 25 kHz |
101 |
100 mV |
1 mA |
0 … 25 kHz |
102 |
10 mV |
100 µA |
0 … 25 kHz |
103 |
1 mV |
10 µA |
0 … 20 kHz |
104 |
100 µV |
1 µA |
0 … 7 kHz |
105 |
10 µV |
100 nA |
0 … 7 kHz |
Frequências-limite do filtro passa-baixa ajustável.
Constante de tempo |
Frequência-limite |
0,0 s |
vide Tab. 1 |
0,1 s |
1,6 Hz |
0,3 s |
0,5 Hz |
1,0 s |
0,16 H |
3,0 s |
0,05 Hz |
