Temas para experiências:
• Condutor dopado
• Condutor puro
• Mobilidade dos elétrons e das lacunas
• Velocidade de deriva de portadores de cargas
• Concentração de portador de carga
• Distância entre bandas

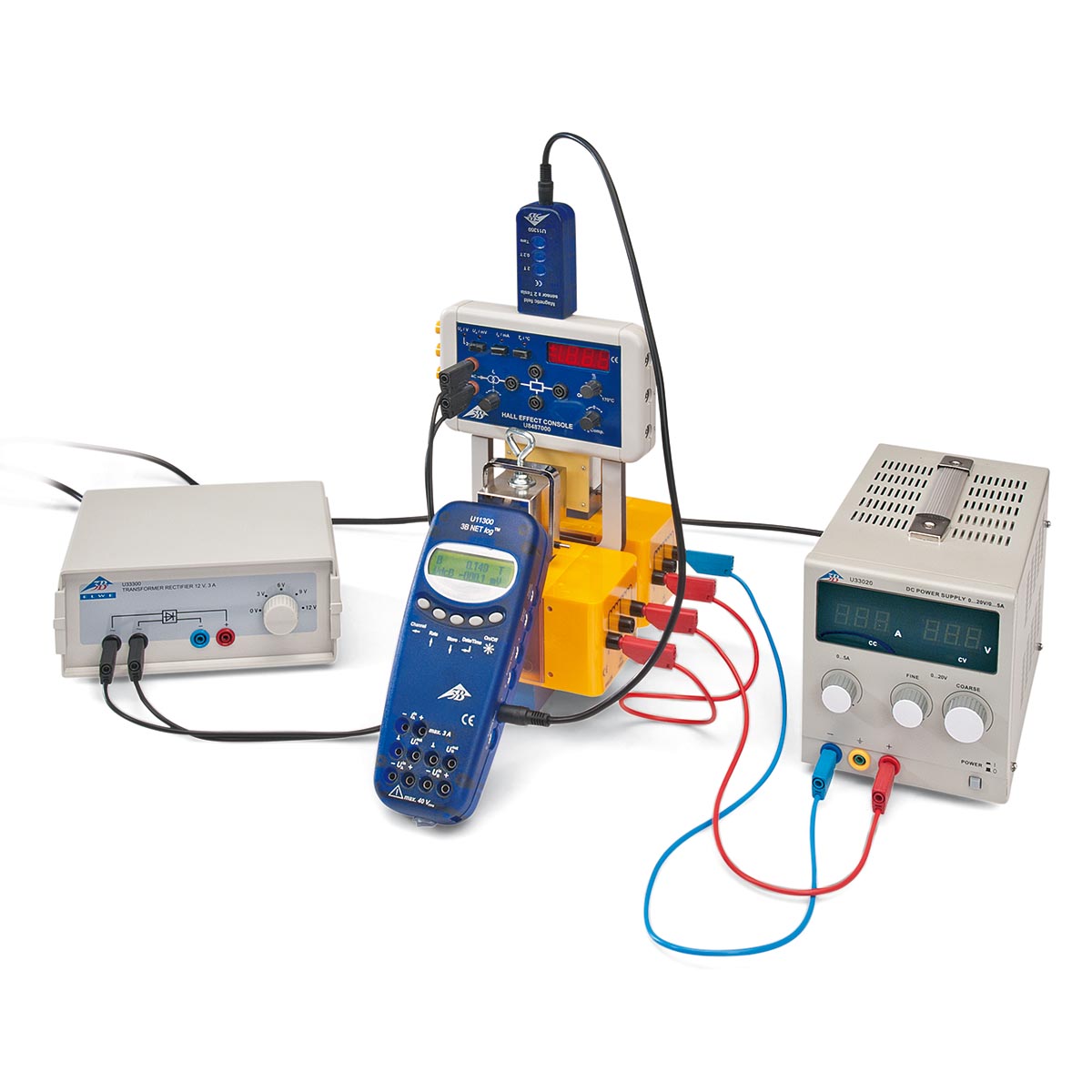

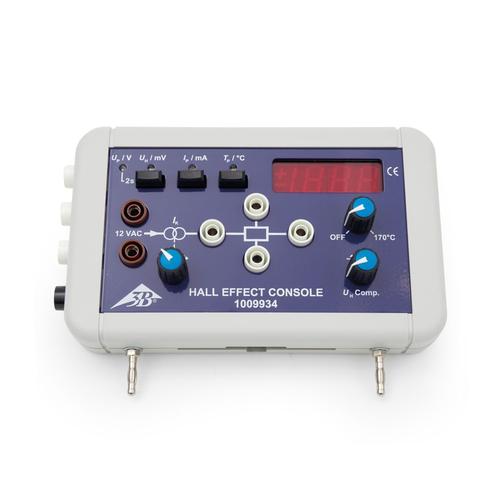

Dispositivo básico para o contato, alimentação de tensão e suporte dos cristais Ge sobre placa condutora (U8487010, U8487020 e U8487030) em experiências para o efeito Hall e para a capacidade de condução. Com fonte de alimentação constante integrada ajustável para a corrente amostra, amplificador de medição com compensação de ofsete para a tensão de Hall e aquecimento de cristal até 170°C com regulagem de temperatura e indicador comutável para a tensão de Hall, corrente de sonda, tensão de sonda e temperatura.
A tensão de Hall e a tensão de sonda podem ser obtidas diretamente no lado frontal. Adicionalmente podem ser medidas no lado três valores de tensões proporcionais para a tensão de Hall, tensão de sonda e temperatura de sonda.
Com suporte para a montagem do dispositivo no núcleo em U (U8497215) do transformador desmontável e 2 cabos de conexão com tomadas de 8-Pin-miniDIN.
Saídas para valores de tensão proporcional: Tomadas de segurança de 4 mm
Tomadas de 8-PIN-miniDIN (para 3BNETlog)
Fornecimento de tensão: 12 V AC, 3 A sobre tomadas de 4 mm
Dimensões: aprox. 180x110x50 mm³
Massa: aprox. 0,5 kg
Por favor notar que os impostos estão inclusos.
