Informação do produto: .. |

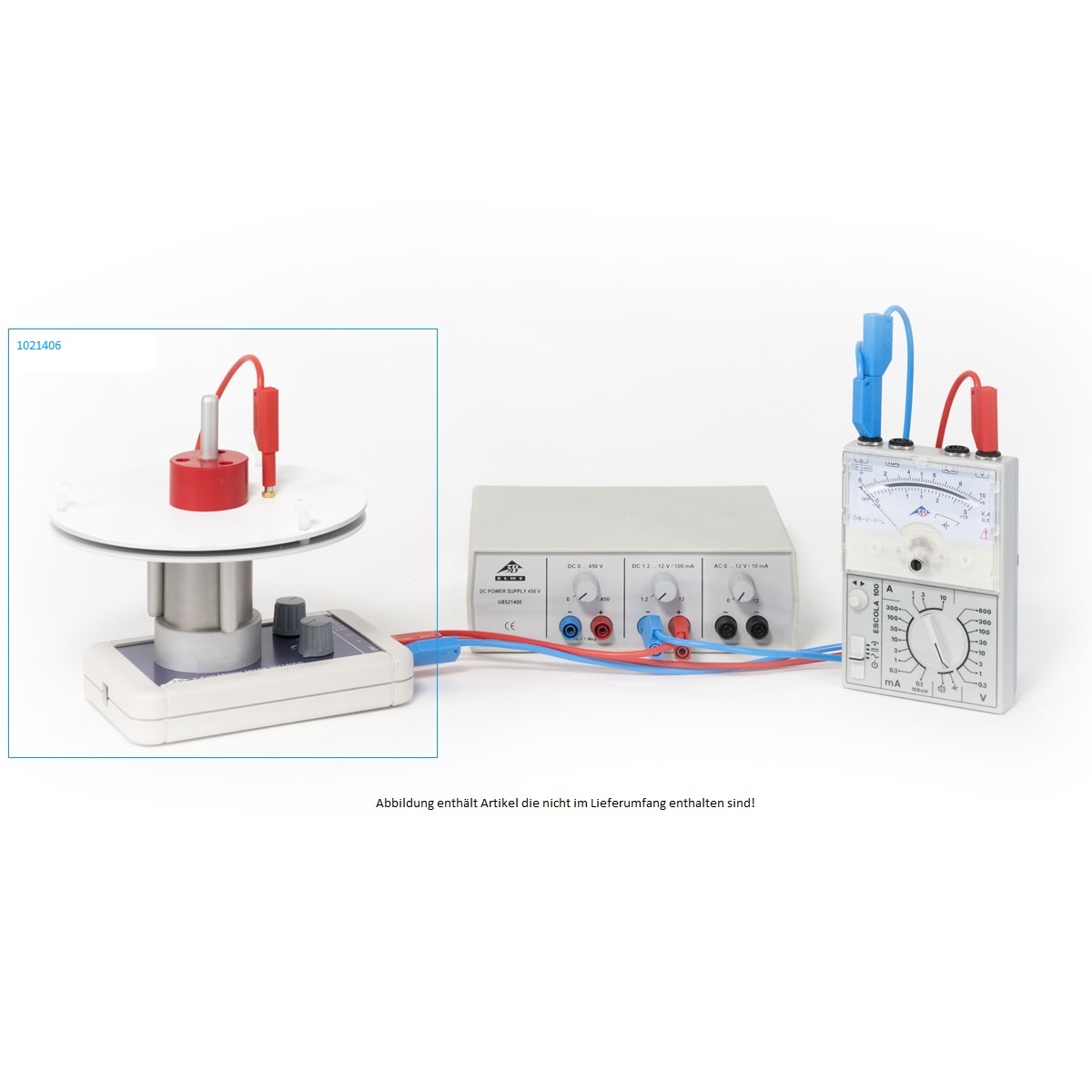

Um dispositivo para a medição estática da intensidade do campo eléctrico e das tensões. Montado a uma curta distância em frente a um eléctrodo de medição em forma de estrela está um impulsor de modulação, com a mesma forma de estrela, e ligado à terra. As cargas infligidas pelo campo elétrico produzem uma corrente alternada proporcional à força do campo. Esta corrente é transformada através de uma retificação síncrona e de um filtro passa-baixo em corrente contínua bipolar, sem que seja retirada qualquer energia do campo elétrico, em média, ao longo do tempo. O aparelho pode ser utilizado como voltímetro estático em conjunto com a placa de medição de tensão ou um condensador de placa de 250 cm². O aparelho está protegido contra sobretensão. Um voltímetro DC padrão pode ser usado como um instrumento de exibição. A tomada FireWire integrada permite a ligação do registador de dados VinciLab (P-1021477) ou WiLab (P-1022284).
|
Medidor de campo elétrico: |
|
Tensão de rede:.. |
115 V ±10% (50/60 Hz).. |
|
Tensão máx. de saída: |
±6 V |
|
Intervalos de medição: |
a saída de 1 V pode corresponder: |
|
|
1 kV/m, 10 kV/m, 100 kV/m, 1000 kV/m |
|
Dimensões: |
aprox. 175 mm x 105 mm x 115 mm |
|
Massa: |
aprox. 0,7 kg |
|
|
|
|
Placa de medição do condensador: |
|
Superfície: |
250 cm² |
|
Distância da placa: |
0 – 15 mm |
|

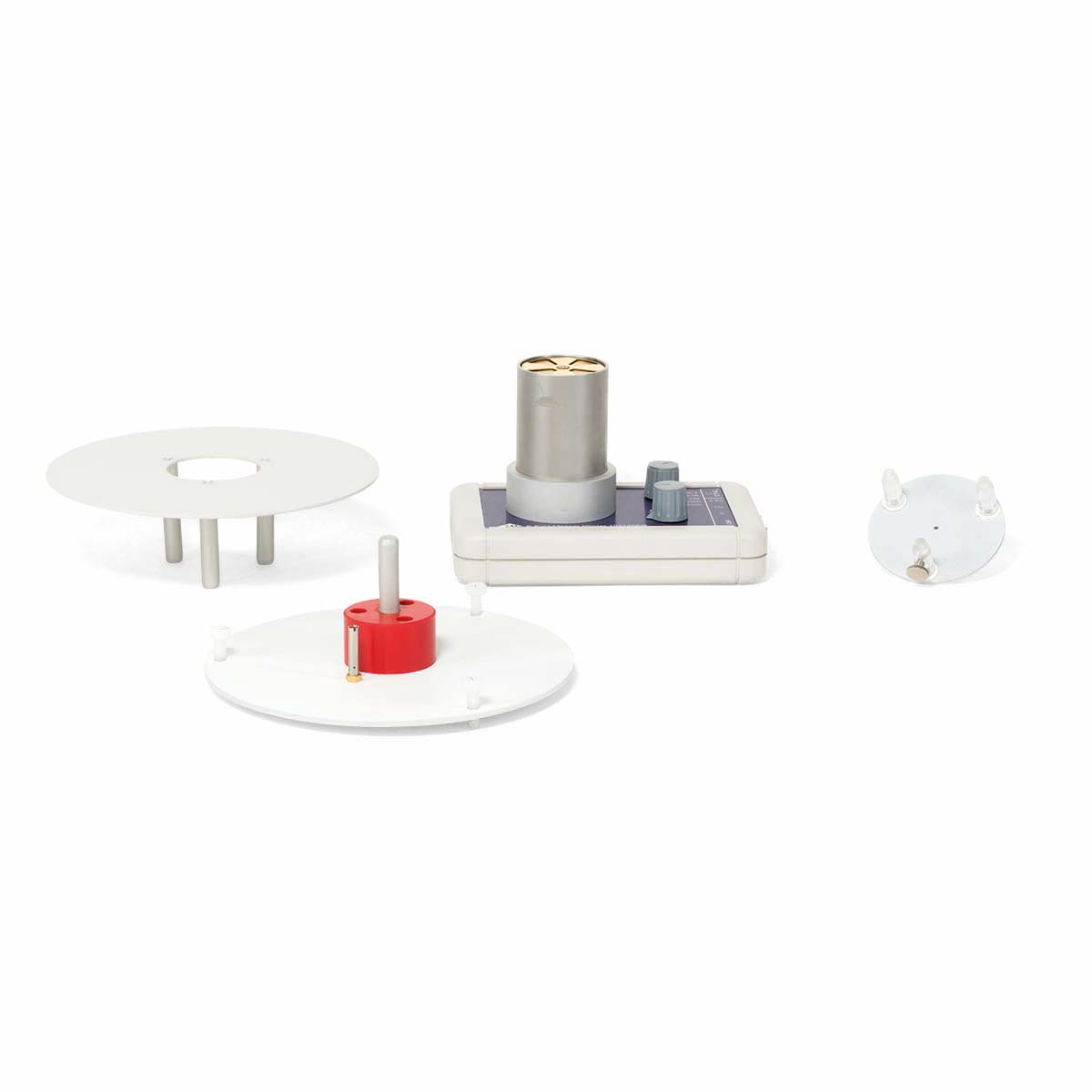

Escopo de fornecimento: .. |
|
1 |
Medidor de campo elétrico |
|
1 |
Placa de medição de tensão, faixa de medição 1x |
|
1 |
Placa de medição do condensador |
|
1 |
Fonte de alimentação plug-in, 12V AC, 700 mA |
|
Tópicos de experimentação: .. |
|
• |
Experiências introdutórias sobre o funcionamento do aparelho |
|
• |
Ensaios eletrostáticos |
|
• |
Medição da intensidade do campo eléctrico estático |
|
• |
Testes de capacitores |
|
• |
Medições de potencial com um medidor eletrostático |
Por favor notar que os impostos estão inclusos.
