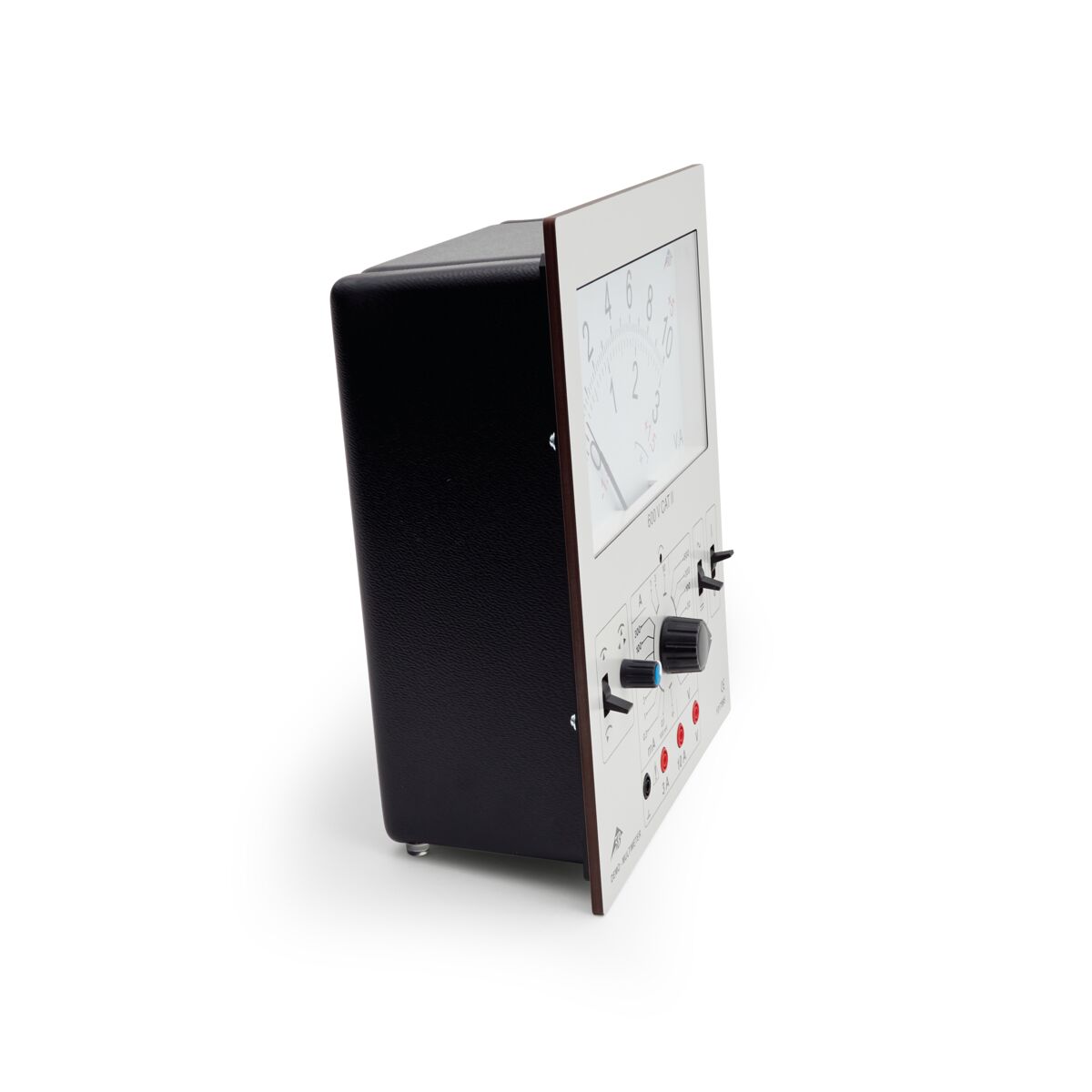

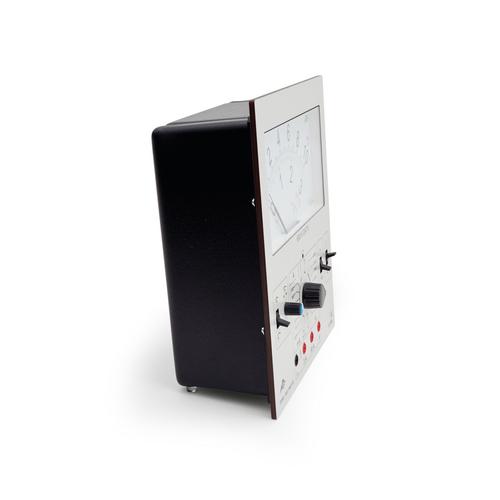

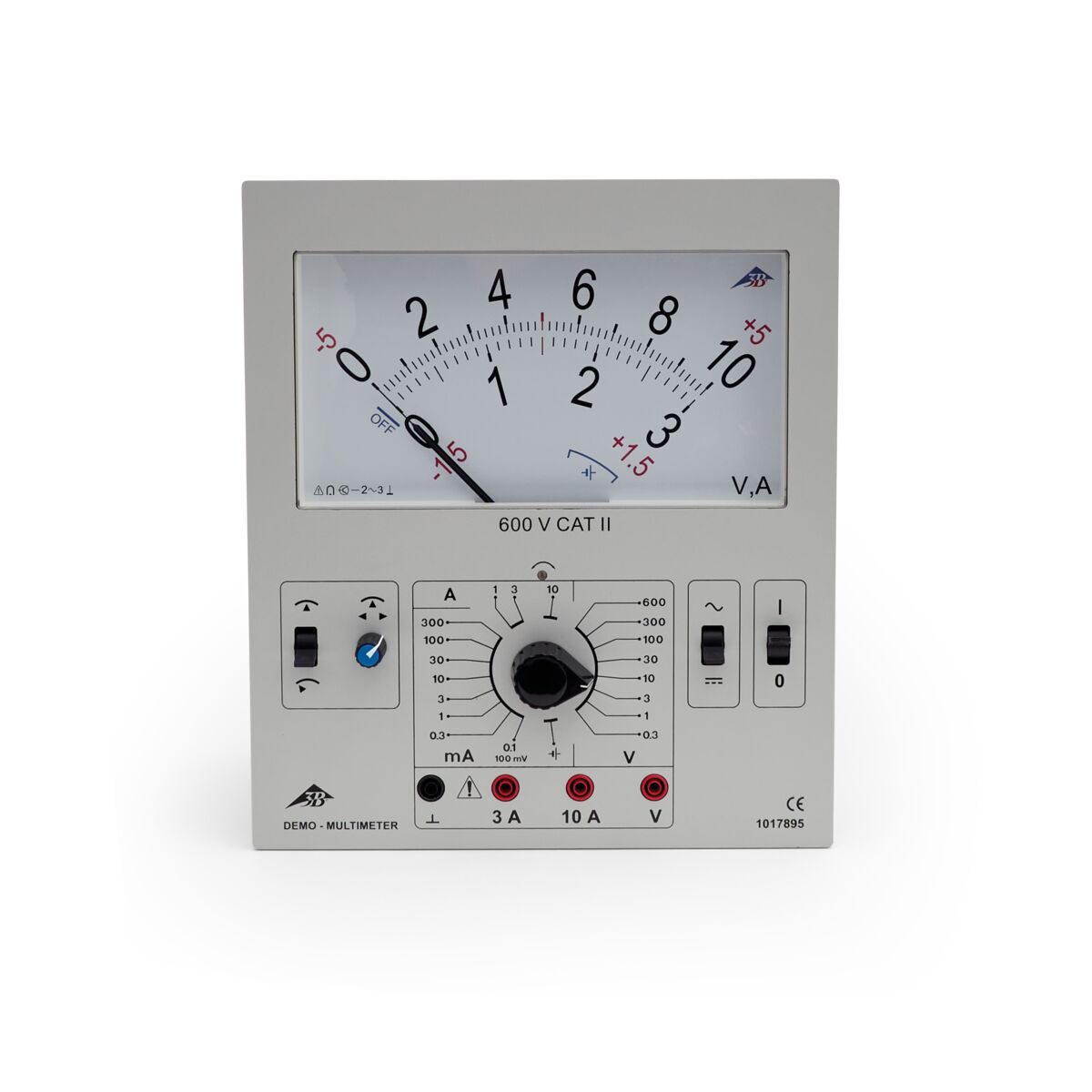

Instrumento indicativo eletrônico com grande escala dupla para medições analógicas de corrente e tensão em aulas de demonstração. O aparelho permite a medição de corrente e tensão contínuas e alternadas, bem como medições com posição central do indicador para grandezas contínuas. Na alternância entre as faixas de medição, circuitos fechados não são interrompidos. Por isto, podem ser realizadas medições, por exemplo, em transformadores de voltagem sem impulsos de indução. Resistências R, condutâncias G ou impedâncias Z e admitâncias Y podem ser registradas facilmente como quocientes graças à comutação sem interrupção entre medição de corrente e tensão sem alteração dos fios de medição. O aparelho é protegido por fusíveis e permitido para medições em circuitos que tenham ligação direta por tomada com rede de baixa tensão (CAT II), ou seja, por exemplo, em eletrodomésticos. As faixas de medição de corrente são permanentemente à prova de sobrecarga até 10 A. É adequado como aparelho independente ou para montagem em âmbito de experiência.
Faixas de tensão: |
0,1 - 600 V AC/DC, 9 faixas |
Faixas de corrente: |
0,1 mA - 10 A AC/DC, 11 faixas |
Proteção contra sobrecarga: |
600 V carga constante em todas as faixas de tensão
10 A carga permanente na faixa 3 A e 10 A |
Categoria de medição: |
CAT II: 600 V |
Conectores: |
conectores de segurança de 4 mm |
Fusível: |
2x FF 10 A / 600 V (10 x 38 mm) |
Tensão de alimentação: |
1x 1,5 V bateria, AA IEC LR6 |
Desligamento automático após: |
45 min ± 10 min |
Comprimento da escala: |
160 mm |
Altura de montagem: |
297 mm |
Dimensões: |
259x297x125 mm3 |
Peso: |
aprox. 1,7 kg |
