Tubo Perrin S

R$ 8.596,00 incl. ICMS

Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!

Dúvidas

Descrição
Exigência Complementar
Recomendado

Temas para experiências:_..

Os seguintes tópicos podem ser discutidos com este tubo de alto vácuo:
• Comprovação da natureza corpuscular dos raios catódicos
• Determinação da polaridade do raio catódico
•  Estimativa da carga específica do elétron e/m
•  Desvio em campos magnéticos alternados cruzados (figuras de Lissajous)
•  Desvio em campo magnético colinear e em campo elétrico alternado

Informação do produto:_..

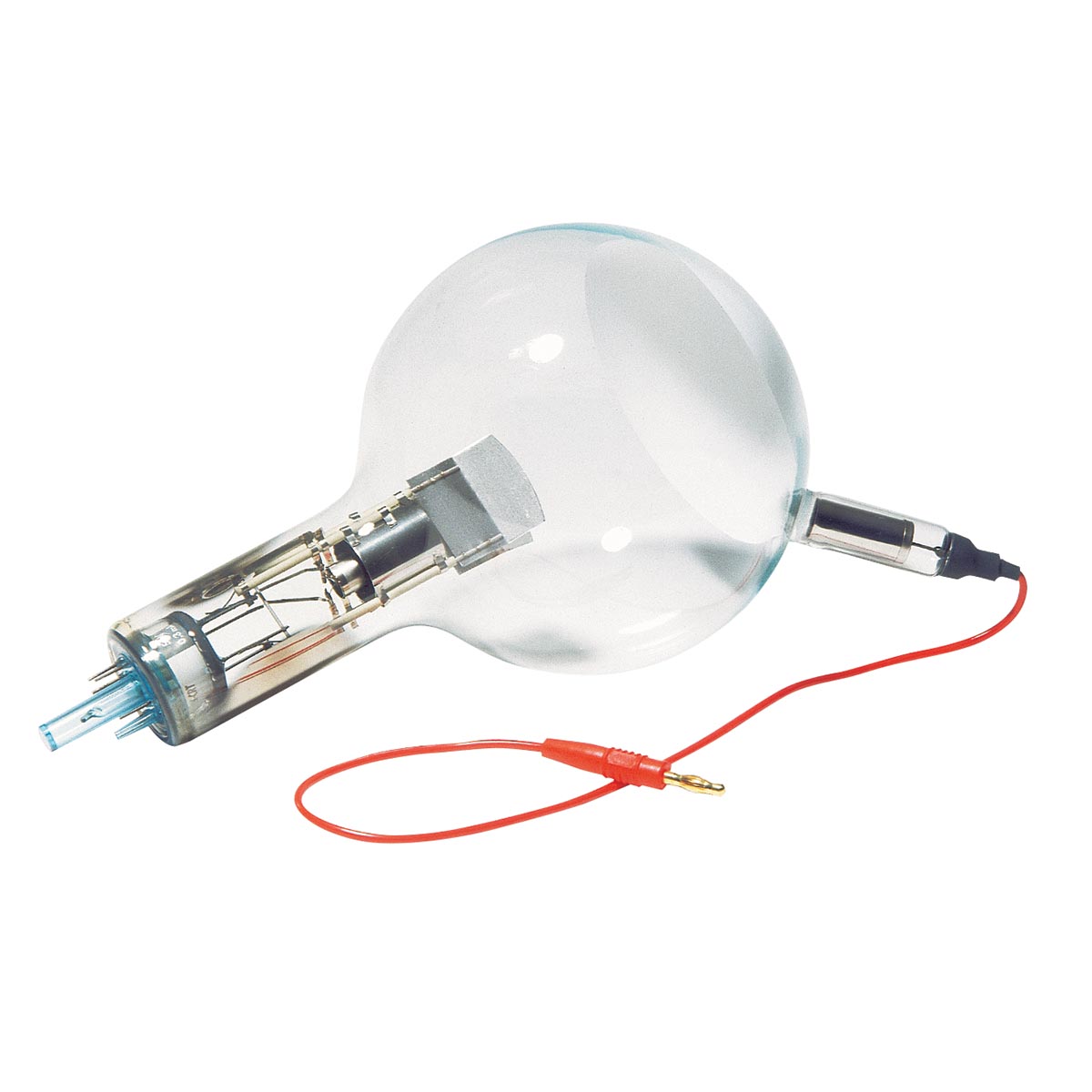

O tubo de Perrin é um tubo de alto vácuo com um canhão de elétrons feito de um filamento de puro wolfram e um ânodo de forma cilíndrica numa esfera de vidro ocupada parcialmente por uma tela fluorescente. A partir do canhão de elétrons são emitidos elétrons como finos raios redondos e produzem uma mancha na tela fluorescente. Um tubo de vidro com o copo de Faraday está acoplado à esfera de vidro num ângulo de aproximadamente 45° em relação ao raio de elétrons não desviado.
O tubo de Perrin serve para a comprovação da polaridade negativa de elétrons e para a estimativa da carga específica dos elétrons e/m através do desvio magnético numa gaiola de Faraday conectada com um eletroscópio. Adicionalmente pode ser pesquisado o desvio de elétrons em dois campos magnéticos perpendiculares um ao outro ou em campos elétricos e magnéticos paralelos e, por exemplo, ser demonstrado por meio da produção de figuras de Lissajous.

Dados técnicos:_..

Tensão de aquecimento U_F:	máx. 6,3 V AC/DC
Tensão anódica U_A:	2000 V – 5000 V
Corrente anódica I_A:	típica 180 µA em U_A = 4000 V
Corrente do raio:	4 µA em U_A = 4000 V
Tensão de placa:	50 V – 350 V
Ampola de vidro:	aprox. 130 mm Ø
Comprimento total:	aprox. 260 mm
