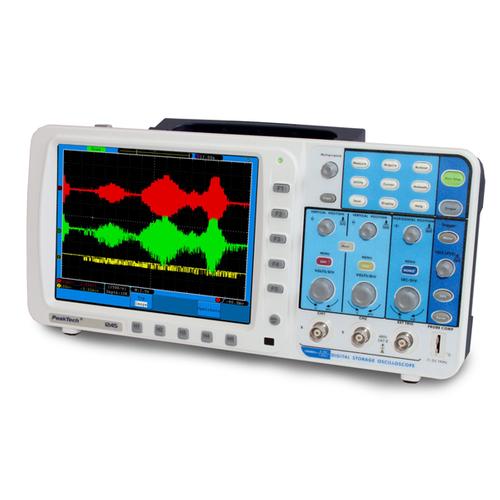

Digital-Oszilloskop 2x100 MHz

Beschreibung
Empfohlen
Experiment

Zweikanaliges Digital-Speicheroszilloskop der neuesten Generation für eine Vielzahl von Anwendungen mit

hochauflösendem Farbdisplay und Hintergrundbeleuchtung
großem internen Datenspeicher
VGA-Ausgang zum Anschluss eines externen Monitors
LAN-Anschluss zur Fernabfrage über das Netzwerk
USB-Anschluss zur Echtzeit-Datenübertragung oder zum Auslesen des internen Speichers
Autoset- und Autoscale-Funktion zur benutzerfreundlichen Bedienung
20 automatische Messmodi und FFT-Funktion
PASS/FAIL Funktion

Einschließlich 2 Tastköpfen, 2 BNC-Kabeln, USB-Kabel und Software-CD für Windows 2000/XP/VISTA/7/8/10.

Kanäle:                               zwei
Bandbreite:                        100 MHz
Abtastrate:                          Dual CH 500 MS/s
                                             Single CH 1 GS/s
Betriebsarten:                    CH1, CH2, XY
Eingang:
Eingangskopplung:         DC, AC, GND
Eingangsimpedanz:         1 MΩ ±2% ll 10 pF ± 5 pF
Eingangsspannung:        0 – 400 V DC oder ACss
Vertikal:
Ablenkungskoeffizient:   2 mV/div. – 10 V/div.
Genauigkeit:                      ± 3 %
A/D-Konverter:                  8 Bit Auflösung
Horizontal:
Zeitkoeffizient:                  2 ns/div. – 100 s/div.
Abtastbereich:                   0,5 S/s – 250 MS/s
Genauigkeit:                      100 ppm
Messmodus:
Automatische Messung: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Rise Time, Fall Time, +Width, - Width, +Duty, -Duty, Delay A-B (rising), Delay A-B (falling), Freq, Period
Math. Funktionen:            +, -, *, /, FFT
Trigger:
Trigger-Art:                         Edge, Video, Pulse, Slope
Trigger-Modus:                  Auto, Normal, Single
Trigger-Erfassung:           Sample, Peak Detect, Average
Schnittstellen:
Speicherlänge:                 10000 Punkte
Schnittstellen:                   USB 2.0, VGA, LAN
Spannungsversorgung: 100 – 240 V, 50/60 Hz
Allgemeine Daten:
Anzeige:                             TFT-Farbdisplay, 8 Zoll, 800 x 600 Pixel, 65536 Farben
Abmessungen:                 ca. 340x155x70 mm³
Masse:                                ca. 1,8 kg
