Ziel: Messung der Gravitationskraft und Bestimmung der Gravitationskonstante mit der Drehwaage nach Cavendish

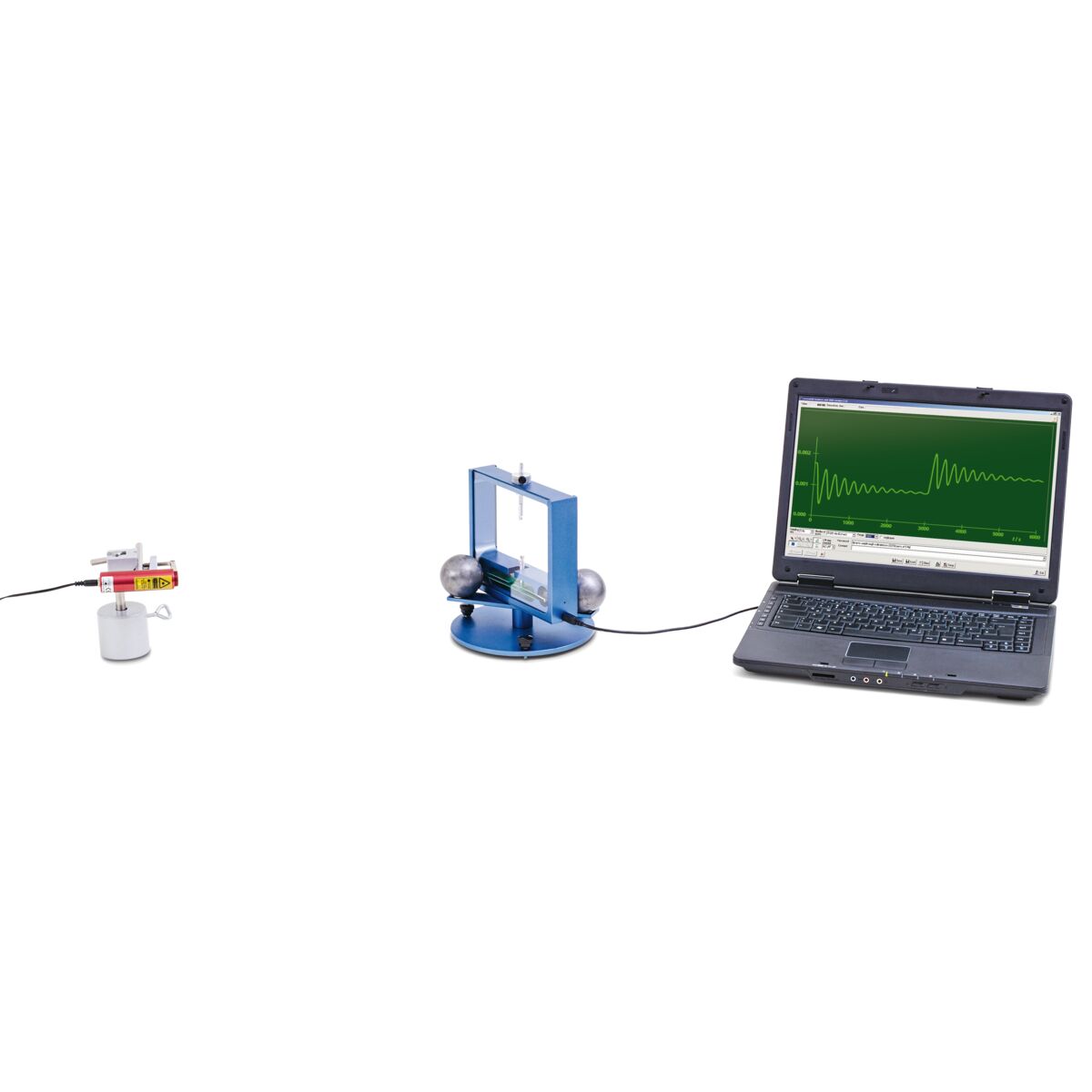

Kernstück der Drehwaage nach Cavendish ist ein empfindliches Torsionspendel auf dem ein Paar kleine Bleikugeln lagert. Diese werden durch ein Paar große Bleikugeln angezogen. Daher bestimmt die Position der großen Bleikugeln die Gleichgewichtslage des Torsionspendels. Werden die großen Kugeln in eine zweite Position gebracht, die zur ersten spiegelsymmetrisch bezüglich der kleinen Massen ist, nimmt das Torsionspendel nach einem Einschwingvorgang eine neue Gleichgewichtslage ein. Aus den beiden Gleichgewichtslagen und den geometrischen Abmessungen der Anordnung lässt sich die Gravitationskonstante ermitteln. Ausschlaggebend ist dabei das Gleichgewicht zwischen der Gravitationskraft und dem rückstellenden Drehmoment des Torsionsfadens. Gemessen werden die Schwingungen des Torsionspendels mit einem kapazitiven Differentialsensor, der Rausch- und Vibrationsanteile des Signals weitgehend unterdrückt. Der Wolframdraht des Torsionspendels ist so dünn gewählt, dass die Schwingungsdauer des Torsionspendels im Bereich weniger Minuten liegt, so dass innerhalb einer Stunde mehrere Schwingungen um die Gleichgewichtslage beobachtet werden können.
![Experiment: Gravitationskonstante, Basisausstattung, 8000520 [UE1010300-230], Messverfahren](/imagelibrary/UE1010300-230/UE1010300-230_01_Experiment-Gravitationskonstante-Basisausstattung.jpg)
