Ziel: Bestätigung des Hooke’schen Gesetzes für Zug-Schraubenfedern
In einem elastischen Körper sind Dehnung und Spannung proportional zueinander. Dieser von Robert Hooke gefundene Zusammenhang wird häufig an einer mit einem Gewicht belasteten Schraubenfeder untersucht. Die Längenänderung der Schraubenfeder ist proportional zum angehängten Gewicht F. Im Experiment werden fünf verschiedene Zug-Schraubenfedern vermessen, deren Federkonstanten sich dank geeigneter Wahl von Drahtdurchmesser und Windungsdurchmesser um insgesamt eine Größenordnung unterscheiden. In allen Fällen wird die Gültigkeit des Hooke’schen Gesetzes für Kräfte oberhalb der Vorspannung bestätigt.

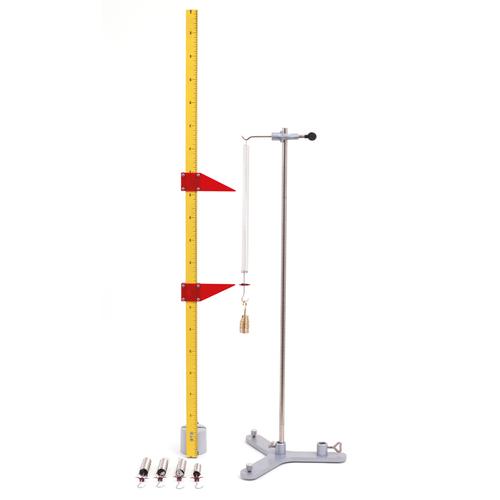

![Experiment: Hooke'sches Gesetz, Erweiterung, 8000748 [UE1020100S], Kräfte](/imagelibrary/UE1020100S/UE1020100S_01_Experiment-Hookesches-Gesetz-Erweiterung.jpg)

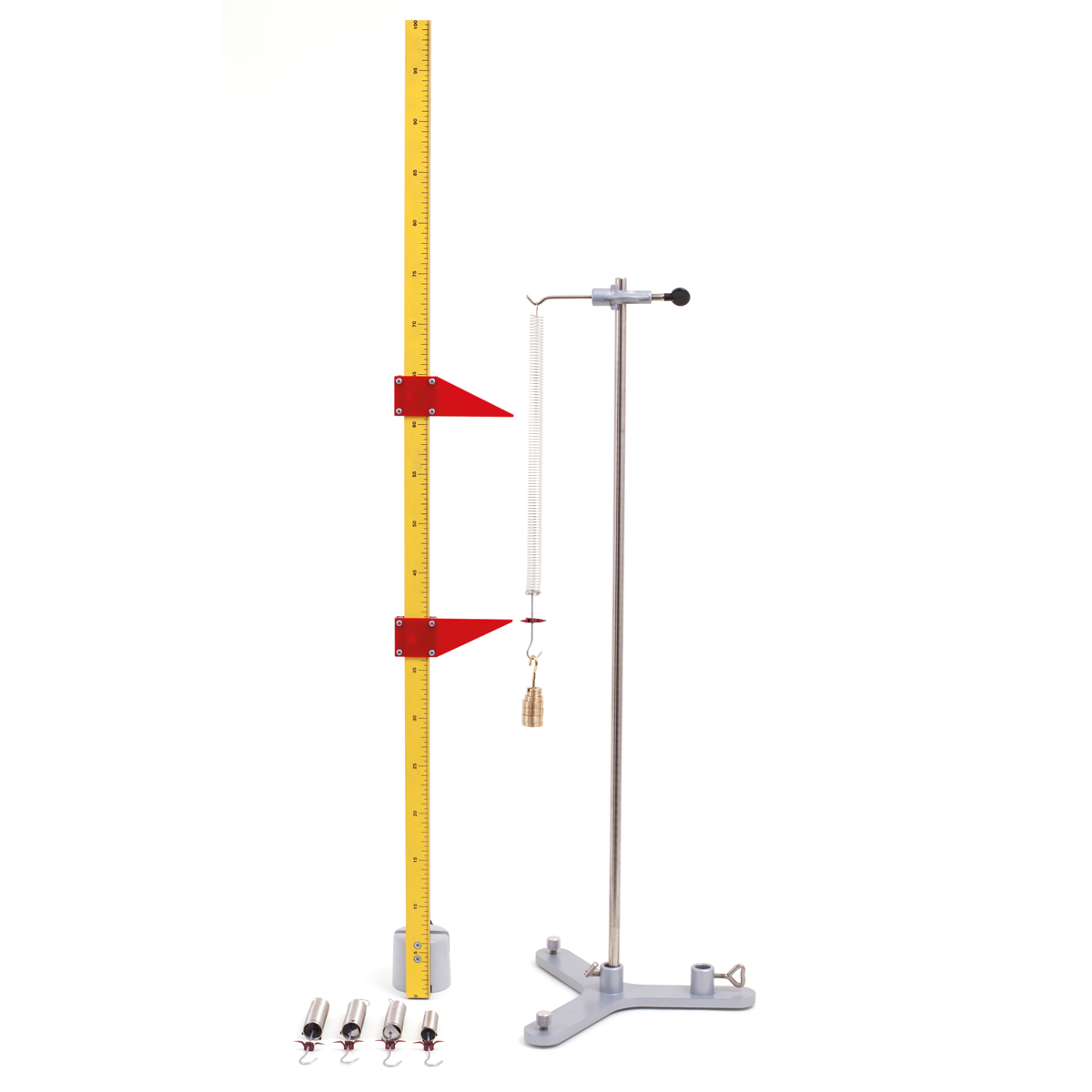

![Experiment: Hooke'sches Gesetz, Erweiterung, 8000748 [UE1020100S], Kräfte](/thumblibrary/UE1020100S/UE1020100S_01_1200_1200_Experiment-Hookesches-Gesetz-Erweiterung.jpg)
![Experiment: Hooke'sches Gesetz, Basisausstattung, 8000747 [UE1020100], Kräfte](/thumblibrary/UE1020100/UE1020100_01_140_140_Experiment-Hookesches-Gesetz-Basisausstattung.jpg)
![Lichtschranke, 1000563 [U11365], Sensoren für die Physik](/thumblibrary/U11365/U11365_01_140_140_Lichtschranke.jpg)
![Muffe mit Haken, 1002828 [U13252], Klammern](/thumblibrary/U13252/U13252_01_140_140_Muffe-mit-Haken.jpg)
![Bügelmessschraube, 1002600 [U10070], Längenmessung](/thumblibrary/U10070/U10070_01_140_140_Buegelmessschraube.jpg)
![Messschieber, 150 mm, 1002601 [U10071], Längenmessung](/thumblibrary/U10071/U10071_01_140_140_Messschieber-150-mm.jpg)
![Stativfuß, 3-Bein, 150 mm, 1002835 [U13270], Stativfüße](/thumblibrary/U13270/U13270_01_140_140_Stativfuss-3-Bein-150-mm.jpg)
![Digitalzähler (230 V, 50/60 Hz) -
zur Zeit- und Frequenzmessung und zum Zählen von Ereignissen und Impulsen, 1001033 [U8533341-230], Digitalzähler](/thumblibrary/U8533341-230/U8533341-230_01_140_140_Digitalzaehler-230-V-5060-Hz-zur-Zeit-und-Frequenzmessung-und-zum-Zaehlen-von-Ereignissen-und-Impulsen.jpg)
![Taschenbandmaß, 2 m, 1002603 [U10073], Längenmessung](/thumblibrary/U10073/U10073_01_140_140_Taschenbandmass-2-m.jpg)
![Stativstange, 1000 mm, 1002936 [U15004], Bestäbung](/thumblibrary/U15004/U15004_01_140_140_Stativstange-1000-mm.jpg)
![Tonnenfuß, 1000 g, 1002834 [U13265], Stativfüße](/thumblibrary/U13265/U13265_01_140_140_Tonnenfuss-1000-g.jpg)
![Sicherheitsexperimentierkabel, 75cm, 2,5 mm², rot, blau, (2 Stk.), 1017718 [U13816], Experimentierkabel](/thumblibrary/U13816/U13816_01_140_140_Sicherheitsexperimentierkabel-75cm-2-5-mm-rot-blau-2-Stk.jpg)
![Schraubenfedern zum Hooke’schen Gesetz, 1003376 [U40816], Schraubenfedern](/thumblibrary/U40816/U40816_01_140_140_Schraubenfedern-zum-Hooke-schen-Gesetz.jpg)
![Universalmuffe, 1002830 [U13255], Klammern](/thumblibrary/U13255/U13255_01_140_140_Universalmuffe.jpg)
![Schlitzgewichtsatz, 20 – 100 g, 1003226 [U30030], Wägestücke](/thumblibrary/U30030/U30030_01_140_140_Schlitzgewichtsatz-20-100-g.jpg)
![Höhenmaßstab, 1 m, 1000743 [U8401560], Längenmessung](/thumblibrary/U8401560/U8401560_01_140_140_Hoehenmassstab-1-m.jpg)
![Zeiger für Maßstäbe, Satz, 1006494 [U8401570], Längenmessung](/thumblibrary/U8401570/U8401570_01_140_140_Zeiger-fuer-Massstaebe-Satz.jpg)
![Stativstange, 100 mm, 1002932 [U15000], Bestäbung](/thumblibrary/U15000/U15000_01_140_140_Stativstange-100-mm.jpg)
![Apparatur zum Freien Fall -
zur Bestimmung der Gravitationskonstanten g, 1000738 [U8400830], Freier Fall](/thumblibrary/U8400830/U8400830_01_140_140_Apparatur-zum-Freien-Fall-zur-Bestimmung-der-Gravitationskonstanten-g.jpg)
![Erweiterungssatz Elastizitätsmodul, 1018528 [U8557270], Elastische Verformungen](/thumblibrary/U8557270/U8557270_01_140_140_Erweiterungssatz-Elastizitaetsmodul.jpg)
![Torsionsgerät -
Torsion und Schubmodul, 1018550 [U8557300], Torsionsgerät](/thumblibrary/U8557300/U8557300_01_140_140_Torsionsgeraet-Torsion-und-Schubmodul.jpg)
