Themen:
• Störstellenleitung
• Eigenleitung
• Beweglichkeit von Elektronen und Löchern
• Driftgeschwindigkeit von Ladungsträgern
• Ladungsträgerkonzentration
• Bandabstand

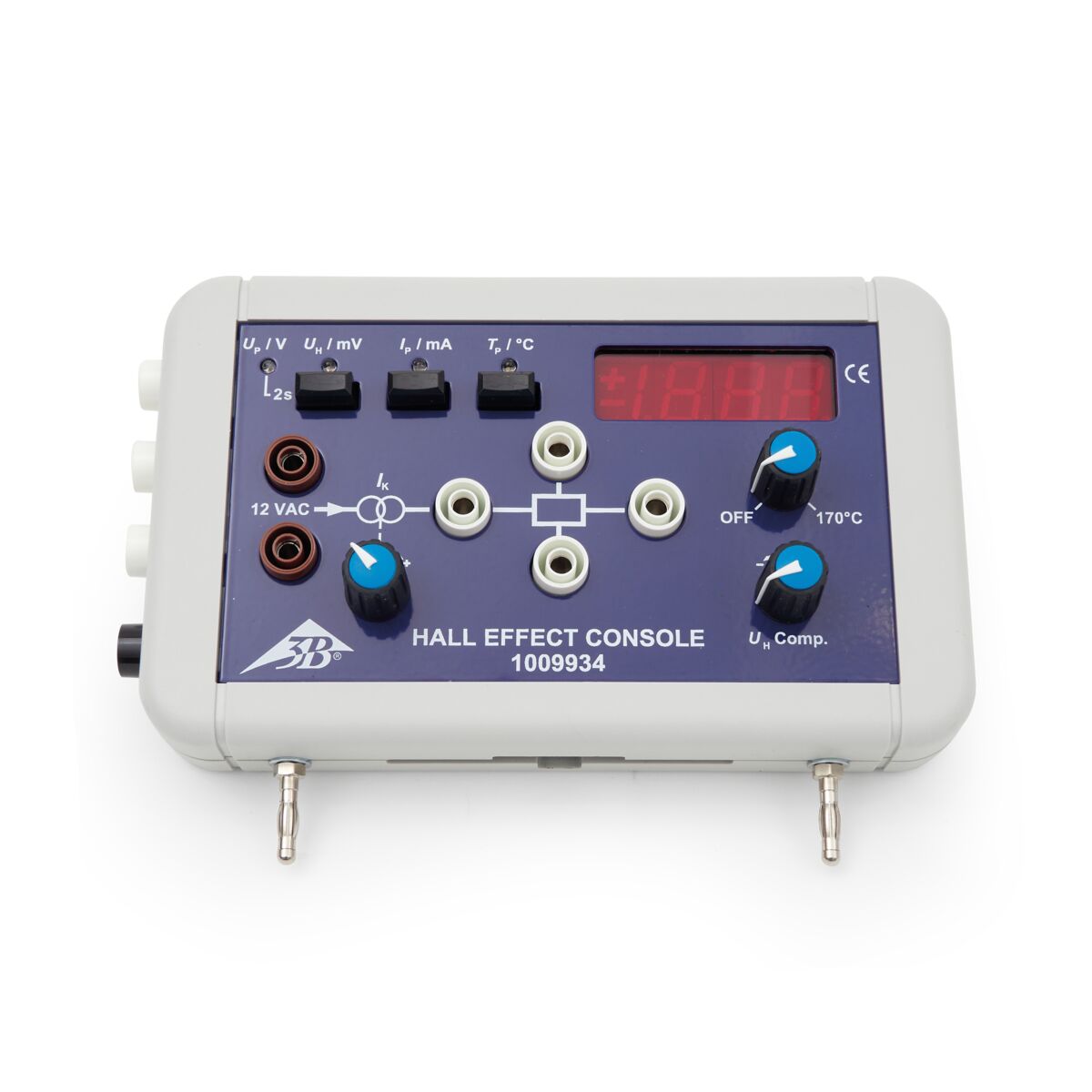

Basisgerät zur Kontaktierung, Spannungsversorgung und Halterung der Ge-Kristalle auf Leiterplatte (U8487010, U8487020 und U8487030) in Experimenten zum Hall-Effekt und zur Leitfähigkeit. Mit integrierter einstellbarer Konstantstromquelle für den Probenstrom, Messverstärker mit Offsetkompensation für die Hall-Spannung und Kristallheizung bis 170°C mit Temperaturregelung und umschaltbarer Anzeige für Hall-Spannung, Probenstrom, Probenspannung und Temperatur.
Hall-Spannung und Probenspannung können auf der Frontseite direkt abgegriffen werden. Zusätzlich können seitlich drei Spannungsäquivalentwerte für Hall-Spannung, Probenstrom und Probentemperatur gemessen werden.

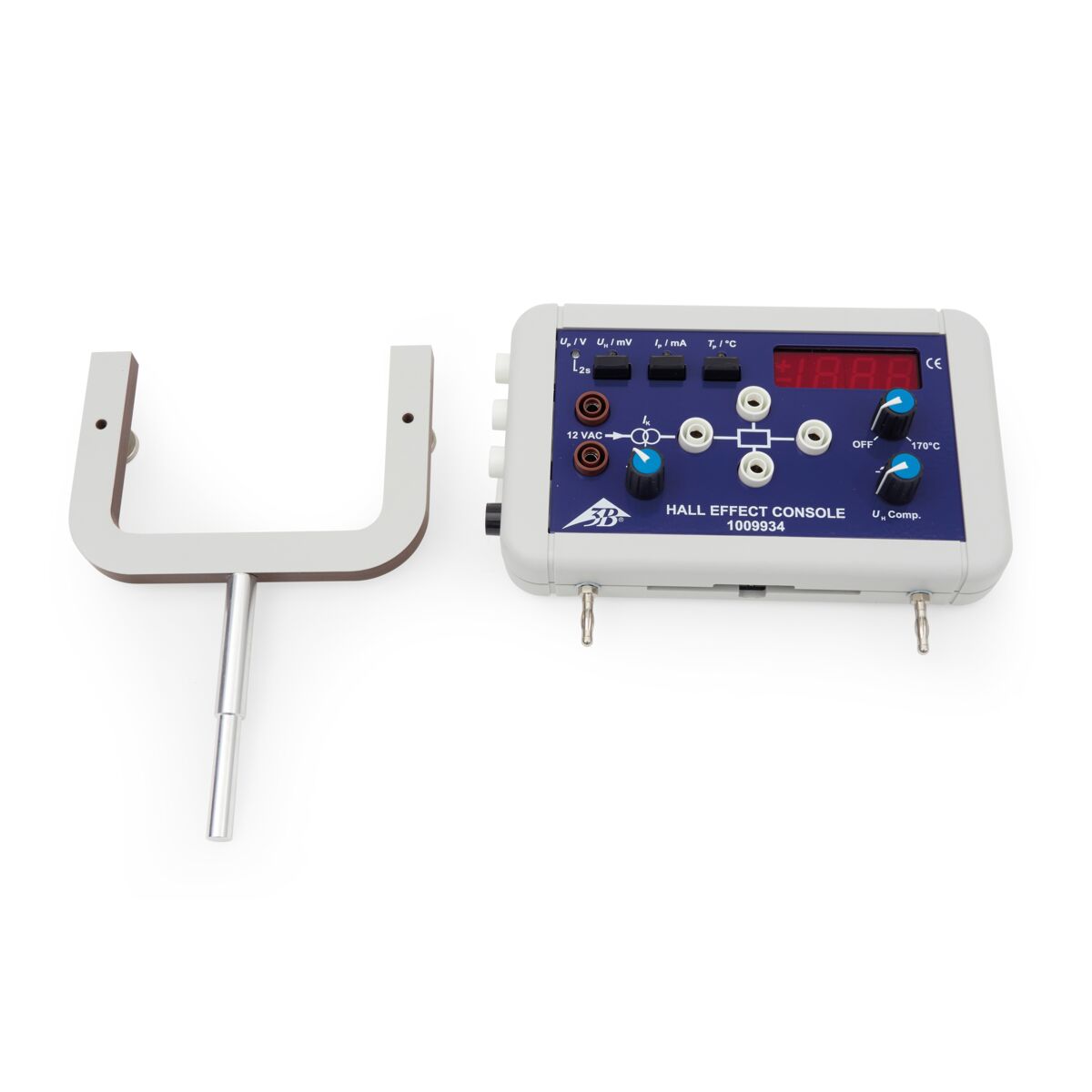

Mit Halterung zum Aufbau des Gerätes im U-Kern (U8497215) des zerlegbaren Transformators und 2 Anschlusskabel mit 8-Pin-miniDIN-Steckern.
Ausgänge für Spannungsäquivalentwerte: 4-mm-Sicherheitsbuchsen
8-PIN-miniDIN-Buchsen (für 3BNETlog)
Spannungsversorgung: 12 V AC, 3 A über 4-mm-Buchsen
Abmessungen: ca. 180x110x50 mm³
Masse: ca. 0,5 kg
Übersicht aller Experimente, in denen das Produkt verwendet wird
