Anwendungsgebiet: ..

Dieser universelle Zweikanalverstärker ist Bestandteil von Experimenten zur Ermittlung der Schallgeschwindigkeit (Art.-Nr.: 8000566 und 8000568) und erforderliches Zubehör des Kundt’schen Rohres E (Art.-Nr.: 1017339). Die Mikrofonbox kommt hierbei zusammen mit der Mikrofonsonde (lang), der Mikrofonsonde (kurz) und dem Mikrosekundenzähler zum Einsatz.

Produktinformationen: ..

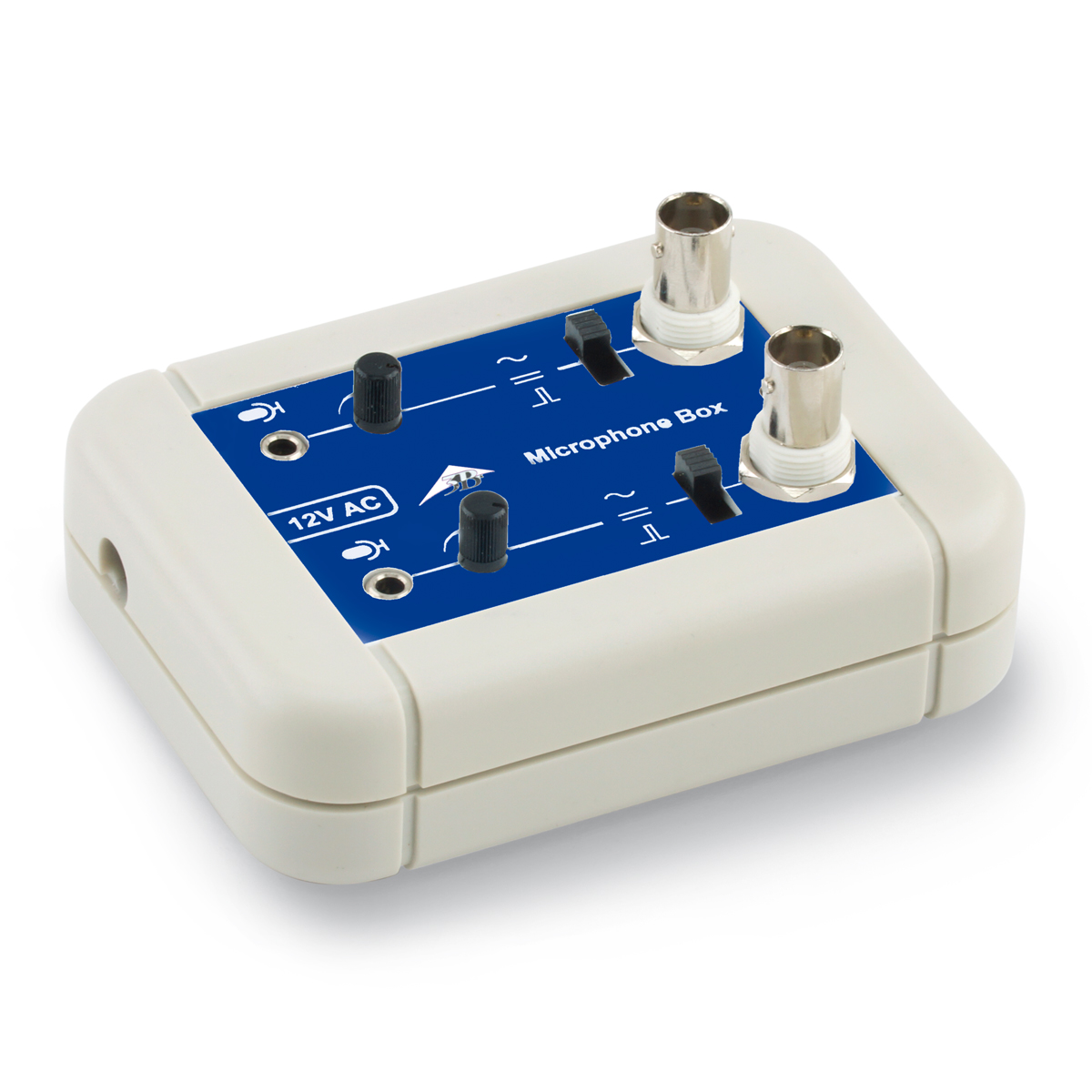

Die Mikrofonbox ist ein universeller Zweikanalverstärker für Elektretmikrofone mit einer Bandbreite von 10 Hz bis 40 kHz. Beide Kanäle (A und B) sind umschaltbar zwischen Signal, Pegel und Trigger. Die Empfindlichkeit des Vorverstärkers ist einstellbar und erlaubt den direkten Anschluss an Messgeräte und Oszilloskope. Damit ist auch die Schwelle für den Triggerausgang einstellbar. Besonders geeignet ist die Mikrofonbox zum Einsatz mit der langen und kurzen Mikrofonsonde und dem Mikrosekundenzähler, um Experimente zur Ermittlung der Schallgeschwindigkeit durchzuführen.

Technische Daten: ..

Kanäle:	2 getrennte Kanäle für Elektretmikrofone
Ausgangssignal:	umschaltbar zwischen Signal, Pegel und Trigger
Signal:	0 - 14 Vpp max.
Pegel:	0 - 7 V DC max.
Trigger:	Low: 0 V, High: 8 V DC; Impulslänge: 150 ms
Ausgangsimpedanz:	1 kΩ
Verstärkung:	20- bis 70- fach
Bandbreite:	10 Hz bis 42 kHz
Empfindlichkeit Mikrofon (Art.-Nr: 4008308):	ca. 800 mVpp bei 80 dB Schalldruck, 1 kHz und minimaler Verstärkung
	ca. 2,5 Vpp bei 90 dB Schalldruck, 1 kHz und minimaler Verstärkung
Allgemeine Technische Daten:
Anschlüsse:
Eingang:	3,5 mm Klinkenbuchse
Ausgang:	BNC-Buchse
Netzspannung:	115 V (±10%), 50/60 Hz
Stromversorgung:	Steckernetzgerät 12 V AC, 500 mA
Abmessungen:	ca. 100 mm x 75 mm x 35 mm
Masse:	ca. 450 g inkl. Steckernetzgerät

Lieferumfang: ..

1	Mikrofonbox
1	Steckernetzgerät 12 V AC
1	Bedienungsanleitung
