Mikrowellensatz 10,5 GHz (115 V, 50/60 Hz)

1.687,42 € inkl. MwSt

Auf Lager

Versandkostenfreie Lieferung

Frage zum Produkt

Beschreibung
Empfohlen

Themen:
● Geradlinige Ausbreitung von Mikrowellen
● Reflexion, Absorption und Transmission
● Abschirmung von Mikrowellen
● Experimente zur Polarisation
● Experimente zur Brechung
● Experimente zu Beugung und Interferenz
● Übertragung von Informationen

Gerätesatz zur Durchführung von wellenoptischen Experimenten bei Wellenlängen im cm-Bereich.

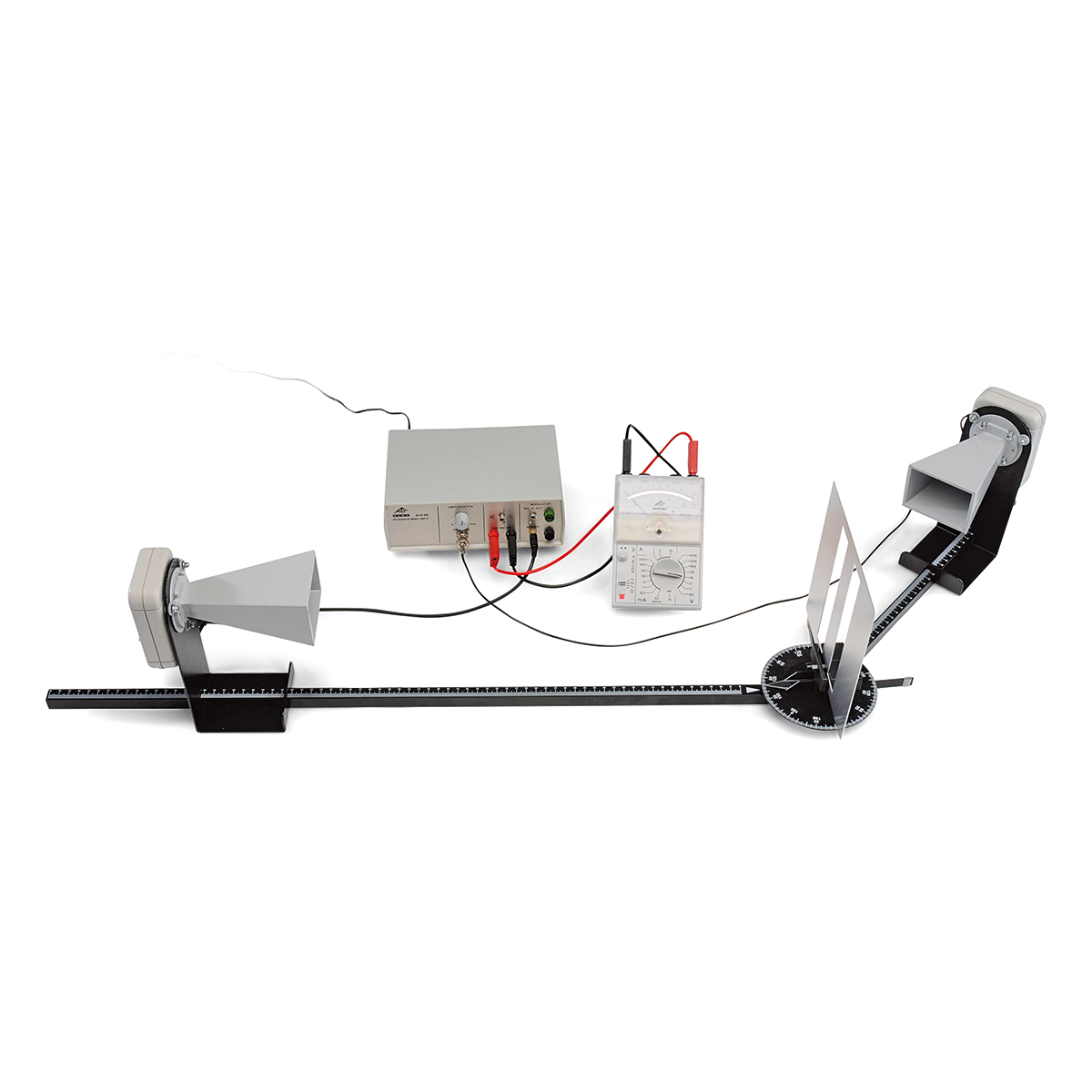

Ein Sender mit Hornantenne strahlt ein eng begrenztes Bündel linear polarisierter elektromagnetischer Wellen mit einer Wellenlänge von ca. 3 cm ab. Die Polarisationsrichtung kann durch Drehen der Hornantenne um die Achse der Ausbreitungsrichtung gedreht werden. Zum Nachweis der Wellen stehen ein Empfänger mit Hornantenne oder eine Mikrowellensonde zur Verfügung. Im Betriebsgerät wird die Intensität des empfangenen Signals in eine proportionale Ausgangsspannung zur Messung mit einem Voltmeter gewandelt. Außerdem kann ein akustisches Signal eingeschaltet werden, dessen Lautstärke proportional zur Intensität ist.
Oszillatorfrequenz: 10,5 GHz
Sendeleistung: 10 – 25 mW
Interne Modulatorfrequenz: ca. 3 kHz
Akustisches Signal: schaltbar
Externe Modulation: 100 Hz –20 kHz, max. 1 V
Ausgangsspannung: max. 10 V
Empfänger mit Hornantenne: Siliziumdiode mit Resonator
Mikrowellensonde: Siliziumdiode mit Resonator
Abmessungen des Basisgeräts: ca. 170x200x75 mm³

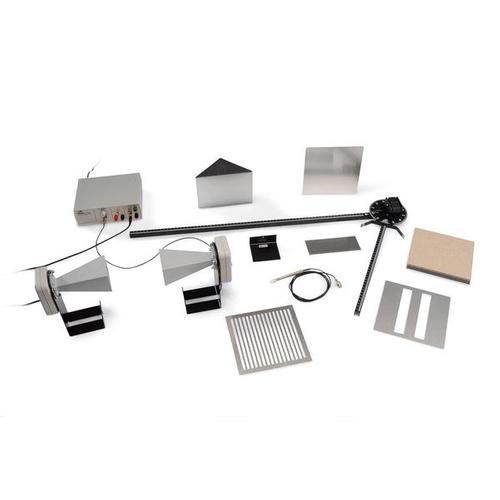

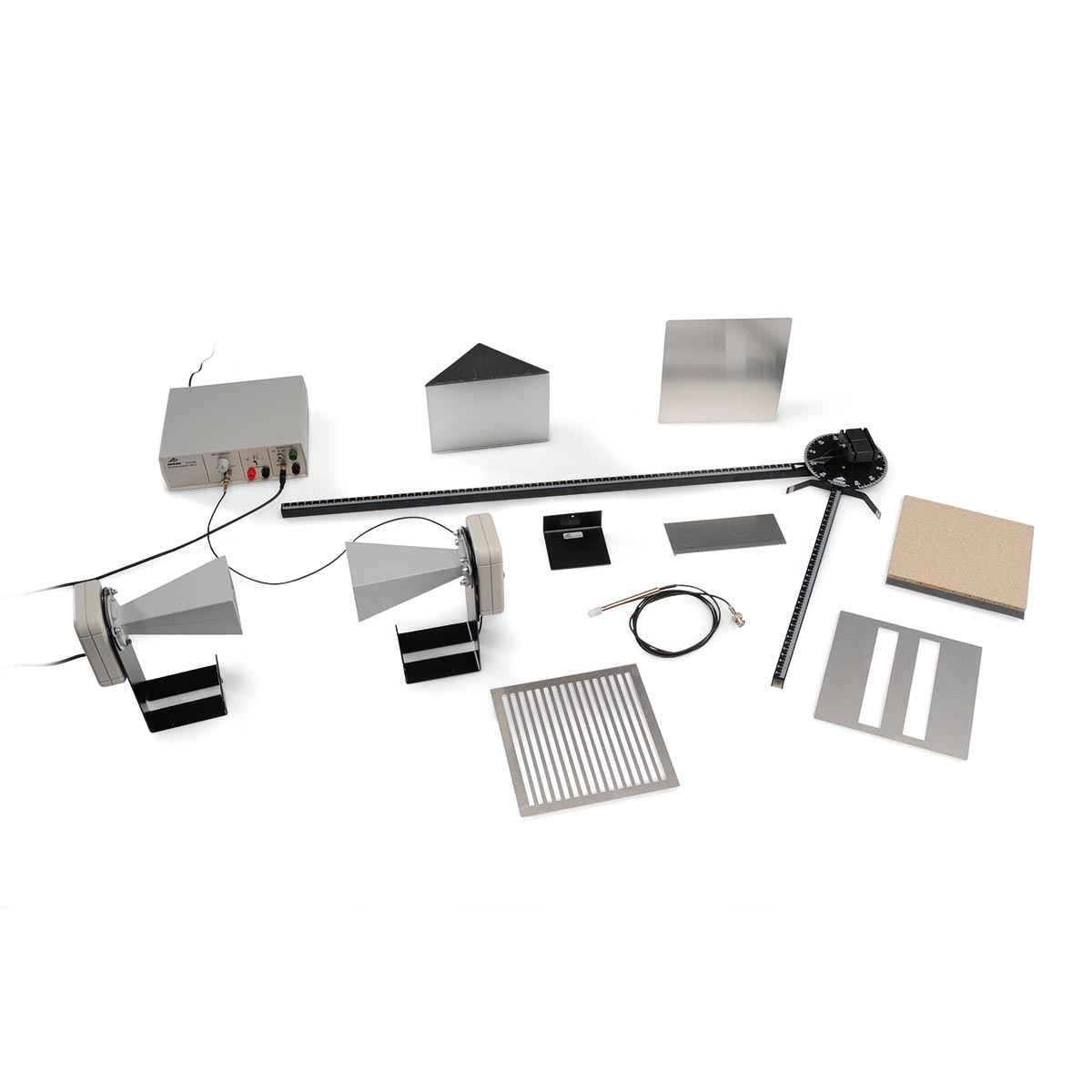

Lieferumfang:

1 Betriebsgerät
1 Sender mit Hornatenne
1 Empfänger mit Hornantenne
1 Mikrowellensonde
1 Mikrowellenbank, 800 mm
1 Mikrowellen-Gelenkbank, 400 mm mit Plattenhalter
1 Reflektorplatte 180x180 mm²
1 Polarisationsgitter, 180x180 mm²
1 Absorptionsplatte aus Faserstoff, 180x180 mm²
1 Prisma aus Paraffin
1 Auflageplatte für Prisma
1 Platte mit Doppelspalt
1 Abdeckplatte für Doppelspalt
