Größtmögliche Sicherheit für Anwender und Computersystem dank galvanisch getrennter USB-Schnittstelle
Mathematische Funktionen +, -, *, /, invert und FFT implementiert
20 automatische Messmodi
Leistungsstarke PC-Software zur Datenabfrage und Steuerung

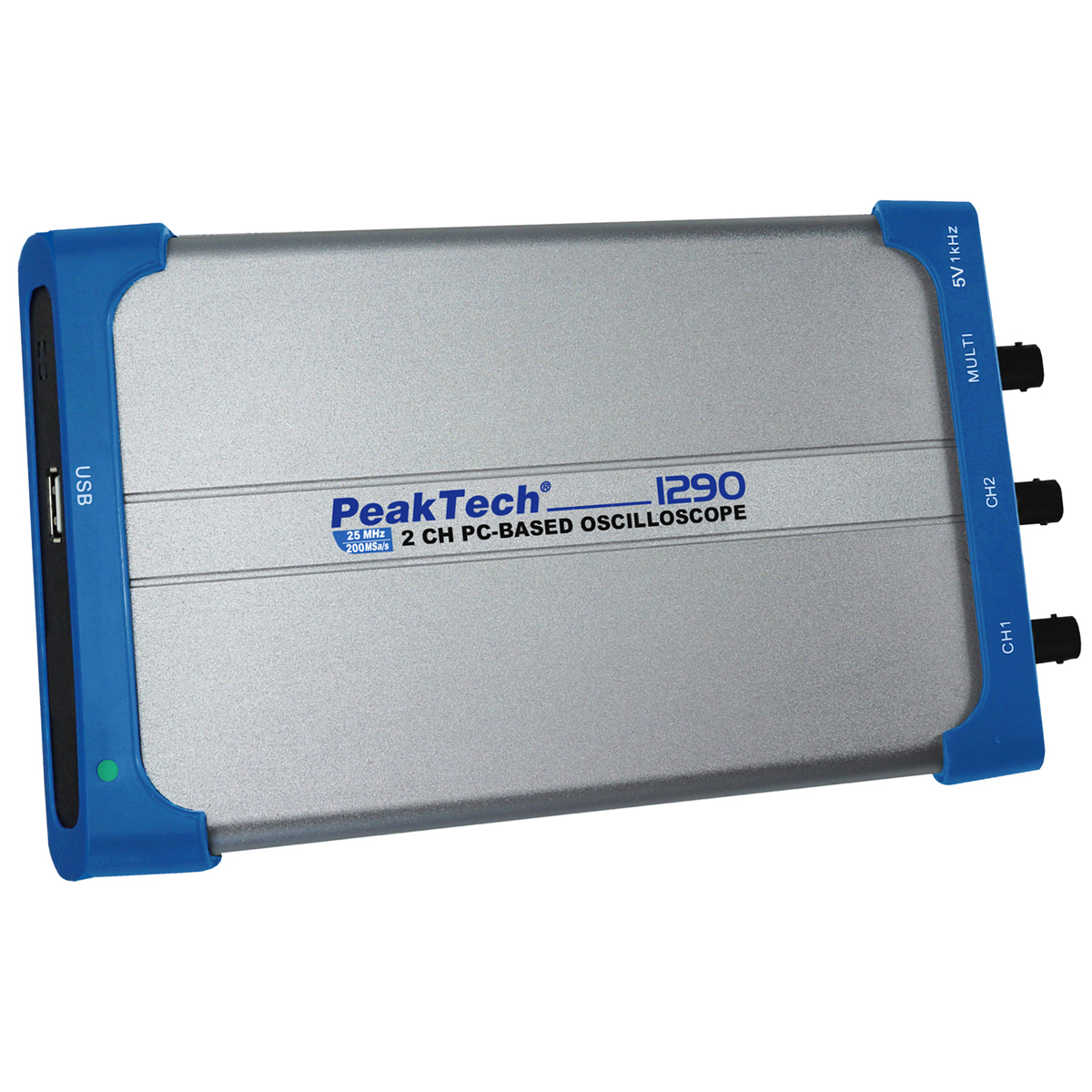

Zweikanaliges PC-Oszilloskop zum Anschluss an einen PC mit USB-Schnittstellen. Mit isolierter USB-Schnittstelle, welche eine maximale Eingangsspannung von 400 V über die USB-Schnittstelle ermöglicht. Durch Anschluss an den PC erhält man ein umfangreich ausgestattetes Digital-Speicheroszilloskop mit dem zusätzlichen Vorteil, dass die Messdaten gespeichert und bis hin z.B. zur FFT-Analyse weiterverarbeitet werden können. Einschließlich zwei Tastköpfen (1:1, 10:1), USB-Anschlusskabel, zwei BNC-Kabel, Bedienungsanleitung und Software CD für Windows® XP/Vista/7/8/10/11
Kanäle: zwei
Bandbreite: 25 MHz
Abtastrate pro Kanal: 100 MS/s
Betriebsarten: CH1, CH2, XY Eingang:
Eingangskopplung: DC, AC, GND
Eingangsimpedanz 1 MΩ ±2% ll 10 pF ± 5 pF
Eingangsspannung: 0 – 400 V DC oder ACss
Multi-Eingang: Sync., in/out, Pass/Fail, Ext. Trigger Vertikal:
Ablenkungskoeffizient: 2 mV/div. – 50 V/div.
Genauigkeit: ± 3 %
A/D-Konverter: 8 Bit Auflösung Horizontal:
Zeitkoeffizient: 5 ns/div. – 100 s/div.
Abtastbereich: 0,5 S/s – 200 MS/s
Genauigkeit: 100 ppm x reading + 0,6 ns Messmodus:
Automatische Messung: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Rise Time, Fall Time, +Width, - Width, +Duty, -Duty, Delay A-B (rising), Delay A-B (falling)
Math. Funktionen: +, -, *, /, invert Trigger:
Trigger-Art: Alternate/ Edge/ Video/ Pulse/ Slope
Trigger-Modus: Auto/Normal/Single
Trigger-Erfassung: Sample, Peak detect, Average Schnittstellen:
Speicherlänge: 5000 Punkte
Schnittstellen: USB 2.0
Spannungsversorgung: 5 V DC über zwei USB-Ports Software:
Windows®: XP/Vista/7/8/10/11
Datenexport für
weitere Auswertungen: Formate bin, txt, csv oder xls
Imagedatei des
aktuellen Bildschirms: Formate png, bmp oder gif Allgemeine Daten:
Abmessungen: 170x120x18 mm³
Masse: 260 g
