Staubmarkenregistrierung, Gerätesatz

Beschreibung
Empfohlen
Experiment

Produktinformationen:_..

Der Gerätesatz zur Staubmarkenregistrierung dient zur Einführung in die Grundlagen der Kinematik zweidimensionaler Bewegungen sowie in Verbindung mit dem Pendel mit Schreibelektrode (1000780) für Experimente zum Nachweis des Kepler’schen Flächensatzes für Zentralkräfte und in Verbindung mit dem Paar elastische Kugeln mit Schreibelektrode (1000779) für Experimente zum elastischen Stoß.

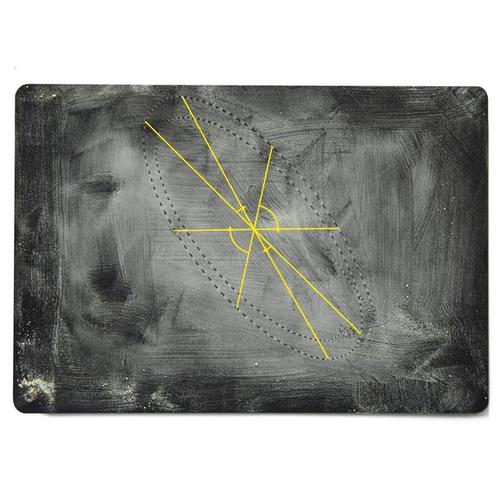

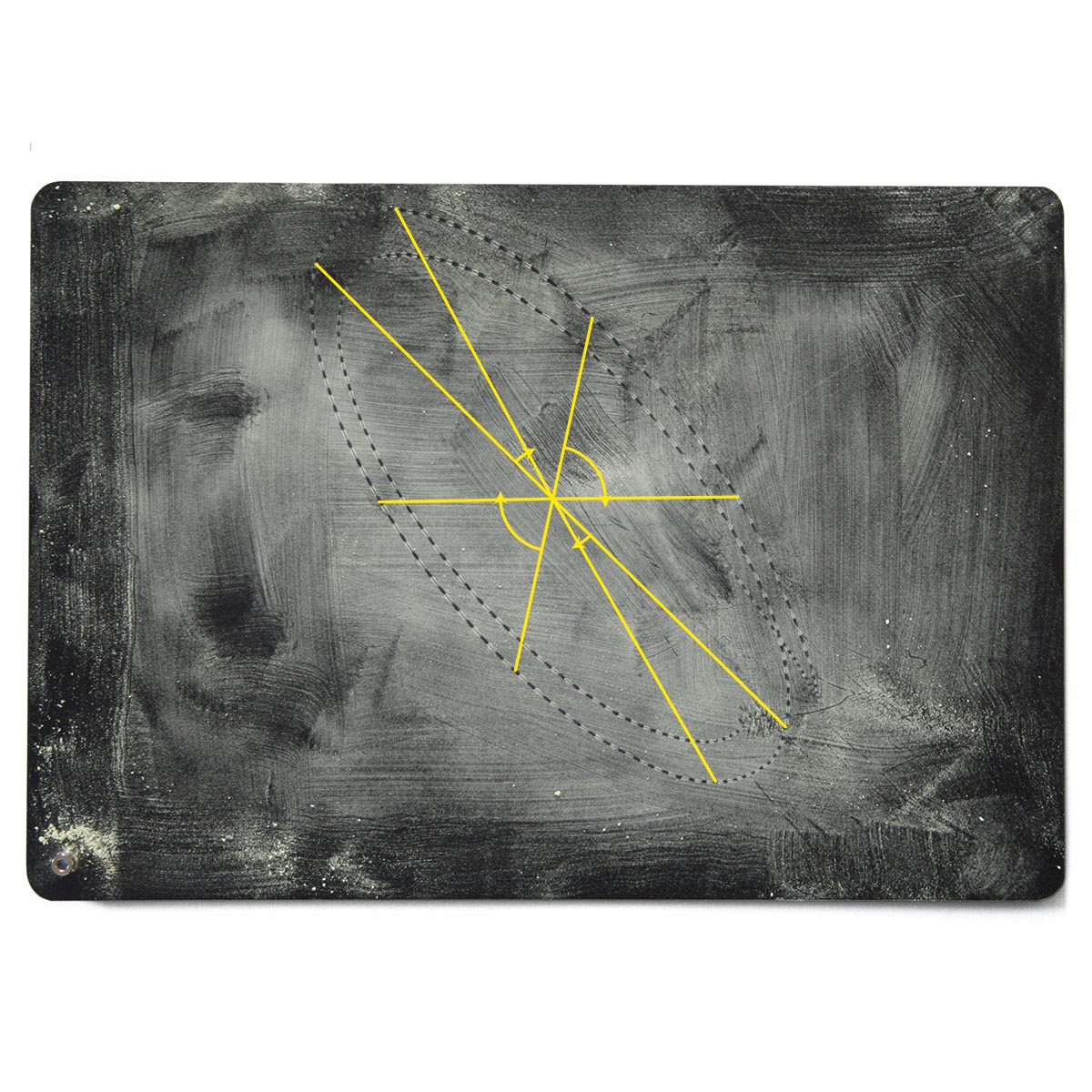

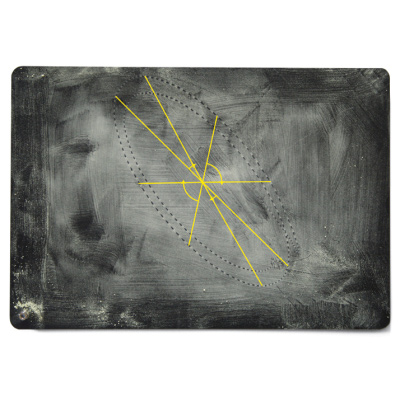

Eine Schreibelektrode wird gleitend auf einer ebenen, isolierten Gegenelektrode, der Spurenplatte, geführt, die gleichmäßig mit Schwefelstaub bedeckt ist. Unter dem Einfluss der an den Elektroden anliegenden Wechselspannung wird der Schwefelstaub je nach Polarität von der Schreibelektrode elektrostatisch angezogen oder abgestoßen. So wird eine Spur aus Marken mit konstantem Zeitabstand auf der Spurenplatte gezeichnet, deren räumlicher Abstand von der Geschwindigkeit der Schreibelektrode abhängt.

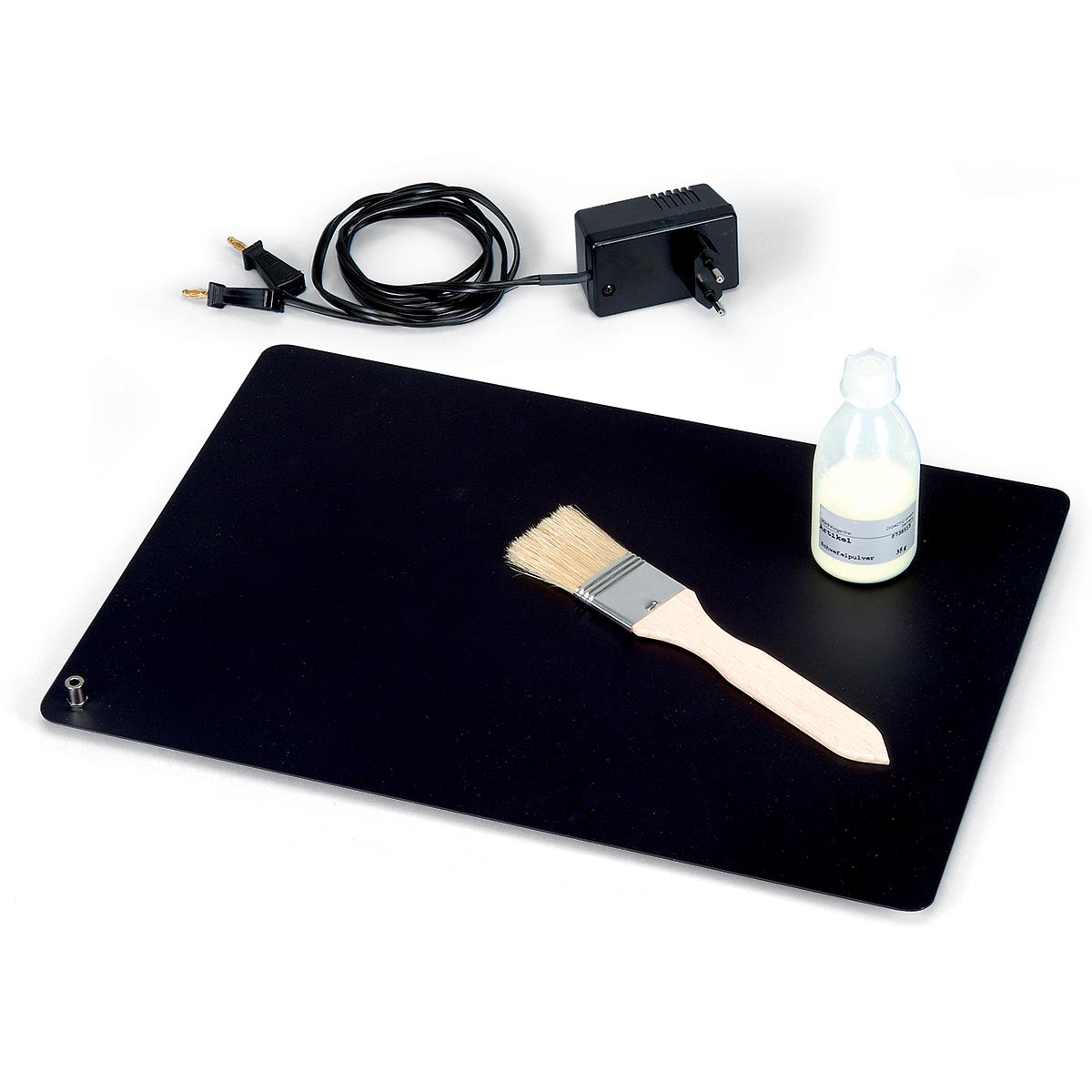

Lieferumfang:_..

1	Spurenplatte mit 4-mm- Anschlussbuchse
1	Taktgeber und Transformator
1	Streudose mit Schwefelpulver, 35 g
1	Pinsel

Technische Daten:_..

Transformator :_..
Typ:	Sicherheitstrenntrafo, kurzschlussfest
Betriebsspannung:	115 V – 230 V
Ausgangsspannung:	115 V – 230 V, berührungsungefährlich
Schutzwiderstand:	1 MΩ

Spurenplatte :_..
Abmessungen:	390 mm x 270 mm
