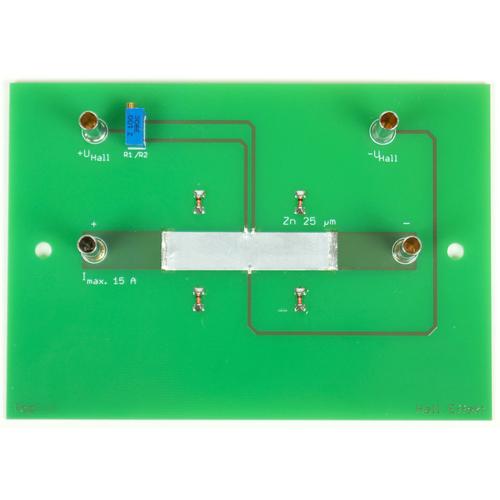

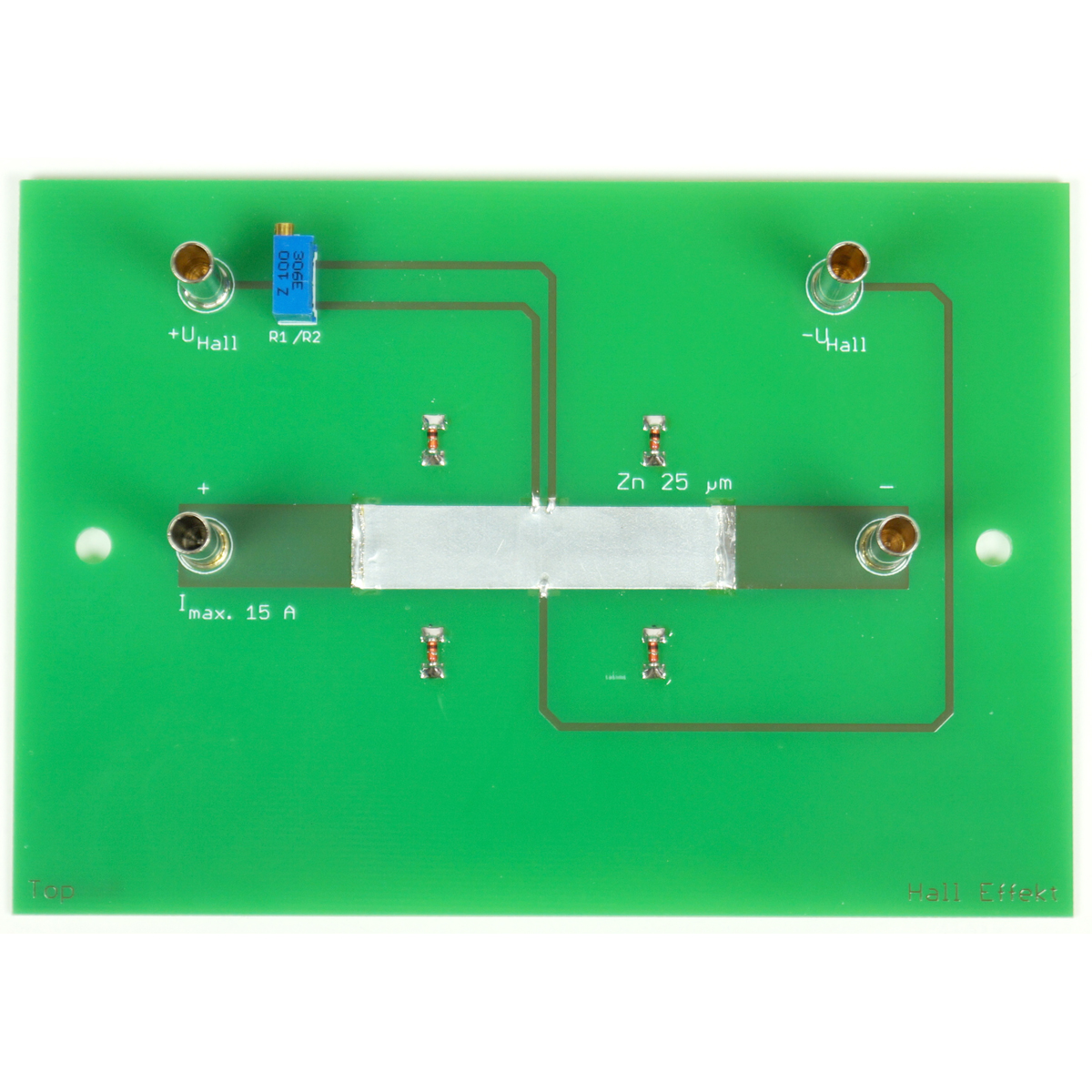

Démonstration de la tension de Hall sur un échantillon de zinc traversé par un courant I, qui se trouve dans un champ magnétique agissant perpendiculairement par rapport au sens du courant. Échantillon prêt à l’emploi soudés sur une platine équipée de douilles de connexion de 4 mm. Le support combiné à effet Hall est nécessaire pour la fixation des échantillons dans le champ magnétique d’un électro-aimant.
Épaisseur de l’échantillon en zinc : 25µm
Flux de courant transversal maxi. de l’échantillon en zinc : 15 A CC
Surface de l’échantillon : 10 x 44 mm2
Dimensions : env. 130 x 90 x 25 mm³
Poids : env. 45 g
Thèmes des expériences:
• Effet Hall sur des métaux
• Effet Hall normal et anormal
• Coefficient de Hall
