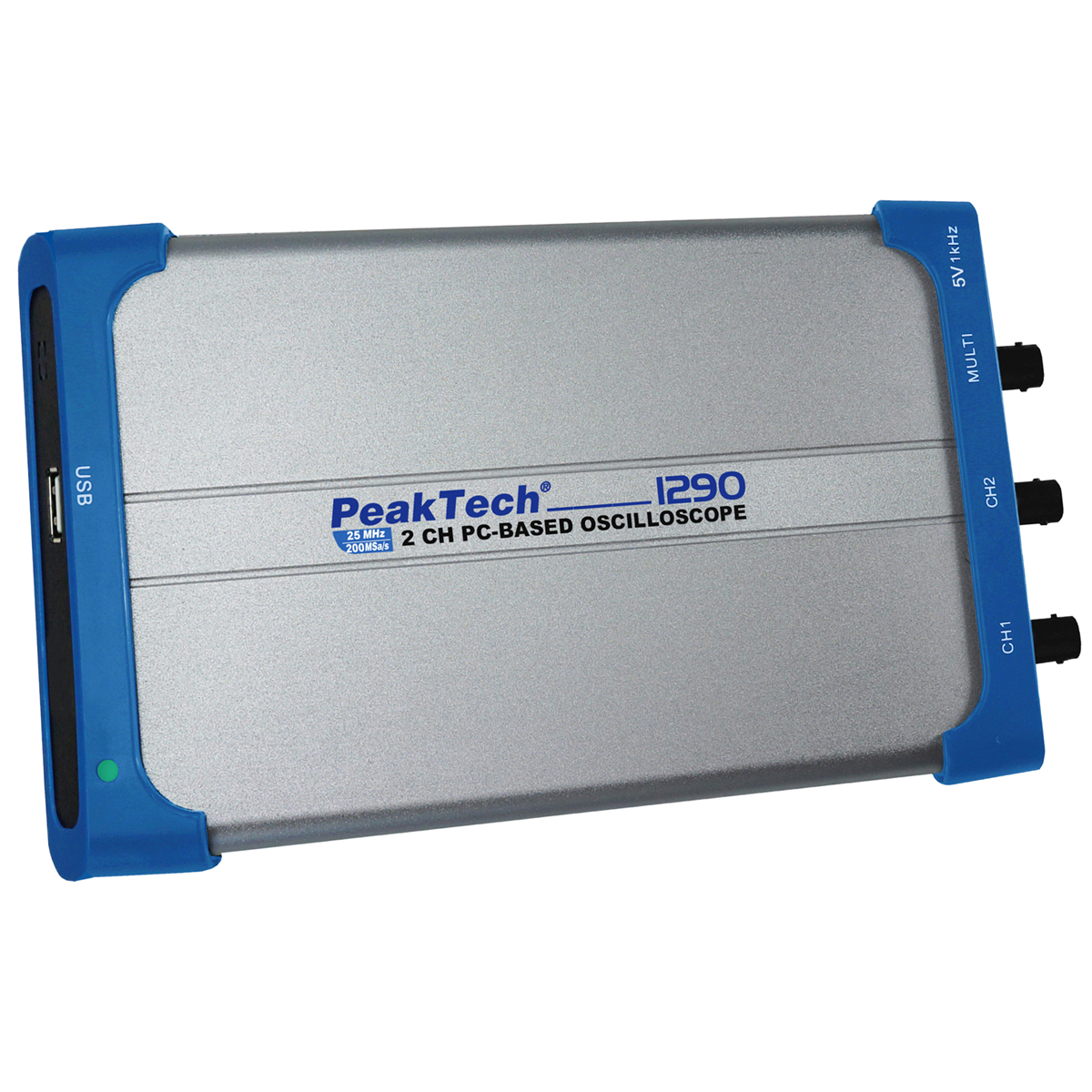

PC-Oszcilloszkóp 2x25 MHz

Leírás
A következő kísérletekben használják

Előnyök:

Lehető legnagyobb biztonságot nyújt a felhasználó és a számítógép számára a galnanikus módon izolált USB interfésznek köszönhetően.
Matematikai függvények +, -, *, /, inverzió és FFT végrehajtása
20 automatikus mérési mód
Erős PC szoftver az adatgyűjtéshez és ellenőrzéshez

Kétcsatornás PC oszcilloszkóp, mely USB porton keresztül csatlakozik a számítógéphez. Izolált USB interfésszel, az USB porton a max. bemeneti feszültéség 400 V
Az eszköz számítógéphez történő csatlakoztatásával egy rendkívül jólfelszerelt digitális tároló oszcilloszkópot kapunk, mely elmenti az adatokat például későbbi FFT analízis céljára.
Tartalmaz két szondát (1:1, 10:1), USB csatlakozó kábelt, két BNC kábelt, használati útmutatót és a szoftvert tartalmazó CD.t, mely kompatibilis a következő operációs rendszerekkel: Windows^® XP/Vista/7/8/10/11

Csatornák: Kettő
Sávszélesség: 25 MHz
Mintavételezési arány/csatorna: 100 MS/s
Működési mód: CH1, CH2, XY
Bement:
Bemeneti csatolás: DC, AC, GND
Bemeneti impedancia: 1 MΩ ±2% ll 10 pF ±5 pF
Bemeneti feszültség: 0 – 400 V DC vagy ACpp
Multi bemenet: Sync., in/out, pass/fail, ext. trigger
Vertikális:
Deflekciós koefficiens: 2 mV/osztás – 50 V/osztás.
Pontosság: ± 3%
A/D konverter: 8-bites felbontás
Horizontális:
Idő alapú koefficiens: 5 ns/osztás – 100 s/osztás.
Mintavételezési arány: 0.5 S/s – 200 MS/s
Pontosság: 100 ppm x leolvasás + 0.6 ns
Mérési mód:
Automatikus mérés: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, overshoot, pre-shoot, rise time, fall time, +width, -width, +duty, -duty, delay A-B (rising), delay A-B (falling)
Matemiatikai függvények: +, -, *, /, inverzió, FFT
Trigger:
Trigger típusok: Alternate, Edge, Video, Pulse, Slope
Trigger módok: Auto, Normal, Single
Trigger detekció: Sample, peak detect, average
Interfaces:
Memória méret: 5000 mérés
Interfész: USB 2.0
Tápellátás: 5 V DC, kétUSB porton keresztül
Szoftver:
Windows^®: XP/Vista/7/8/10/11
Adatexportálás
későbbi feldolgozásra: Formátumok: bin, txt, csv or xls
Képfájlok
a képernyőre: Formátumok: png, bmp or gif
Általános adatok:
Méretek: kb. 170x120x18 mm³
Tömeg: kb. 260 g
