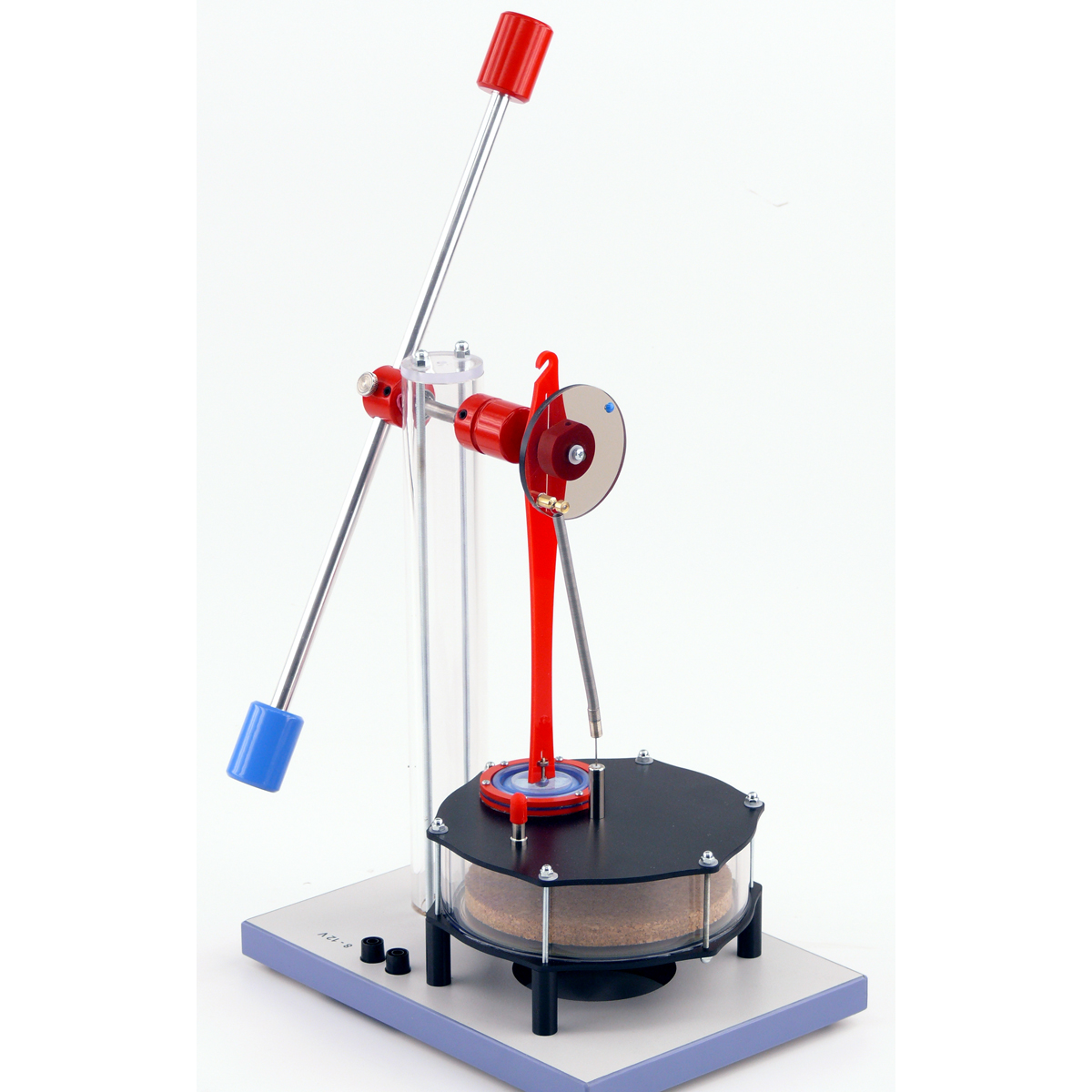

Stirling-motor működő modellje, mely ideális eszköz a hőenergia mechanikai energiává történő konverziójának és a hőerőgép működésének, illetve a Stirling körfolyamatnak osztálytermi bemutatására. A lassú forgásnak köszönhetően jól megfigyelhető a két dugattyú összjátéka. Ezen verziójú stirling motorban a kitérő dugattyú nem mozog folytonosan, a munkaközeg fűtési ideje és lehűlése ideje alatt áll. Ez az ideális Stirling körfolyamat érthetőbb bemutatást teszi lehetővé, mintha a dugattyú folyton mozgásban lenne. Hőforrás lehet a beépített elektromos fűtőszál, egy gyertya lángja vagy a nap, esetleg egy erős lámpa fókuszált fénye. A forgásirány függ attól, hogy felülről, vagy alulról történik a hőközlés. A pV diagram felvételéhez szükséges nyomásérték egy szilikoncső-csatlakozón keresztül mérhető.
Kísérletek:
- Stirling motor, mint klasszikus hőerőgép
- Terheletlen fordulatszám mérése a felvett hőenergia függvényében

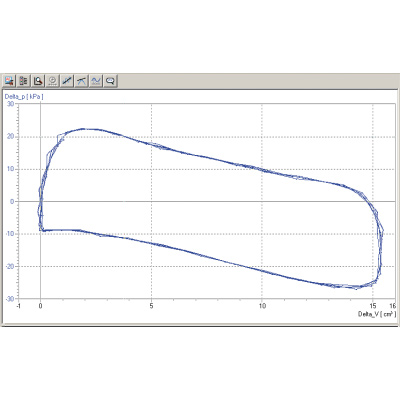

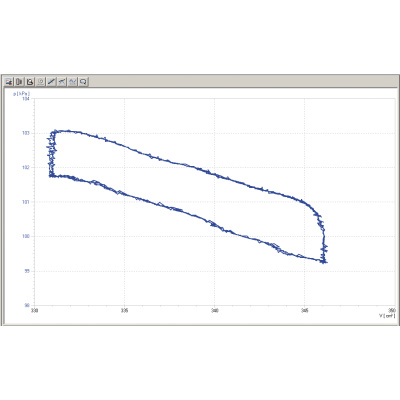

- p-V diagram felvétele

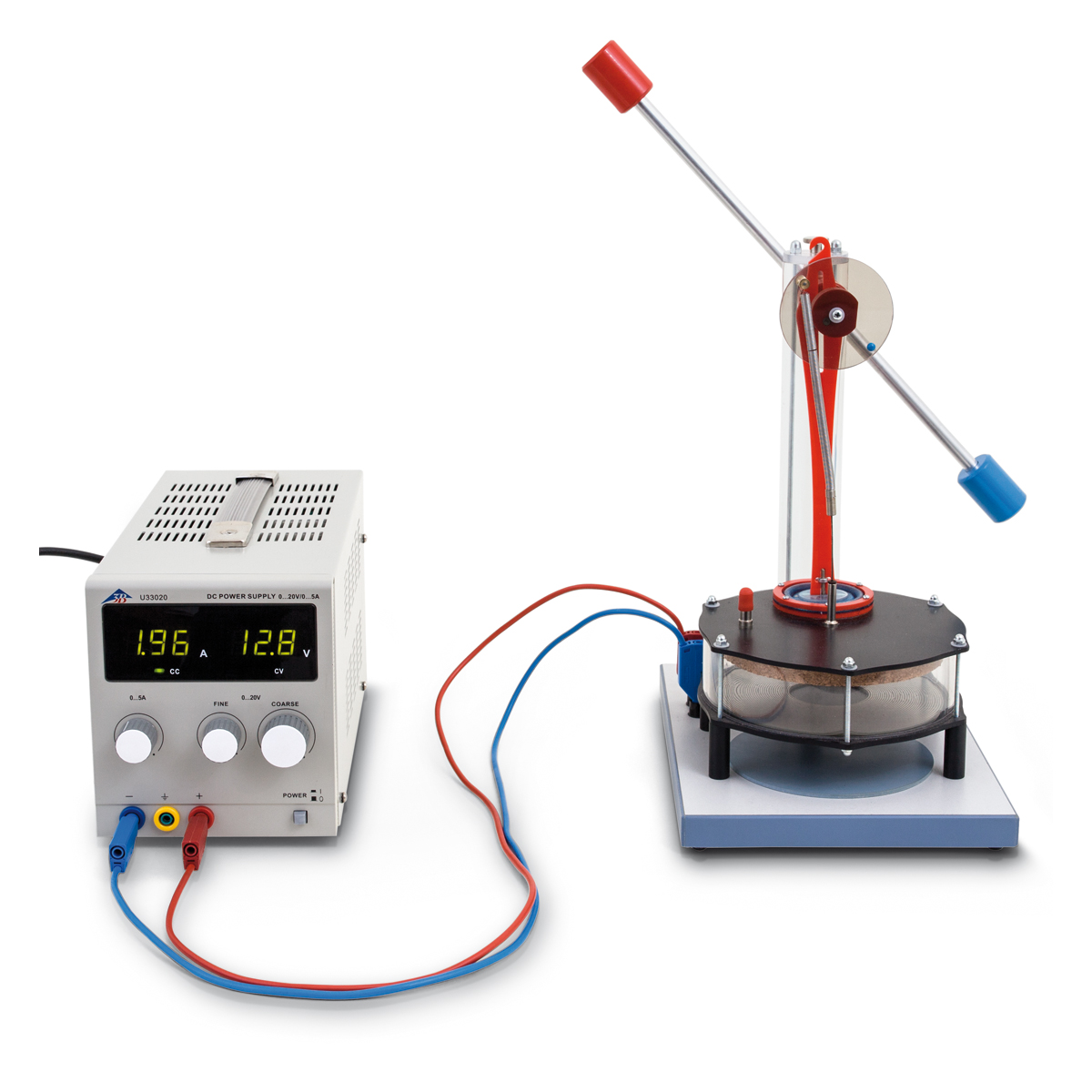

Fűtőfeszültség: 8 – 12 V, 1,5 A
Gáztérfogat: 330 – 345 cm3
Lendkerék rúdhossza: 400 mm
Lendkerék rúdja nélküli méret: 260 mm x 185 mm x 330 mm
Tömeg: 2,2 kg
