Ultrahang cw generátor

Leírás
Ajánlott
A következő kísérletben használják

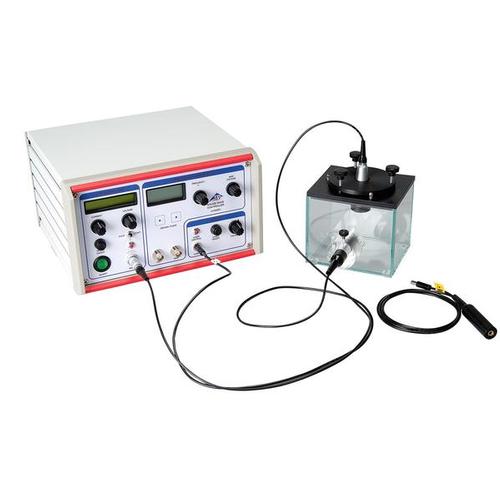

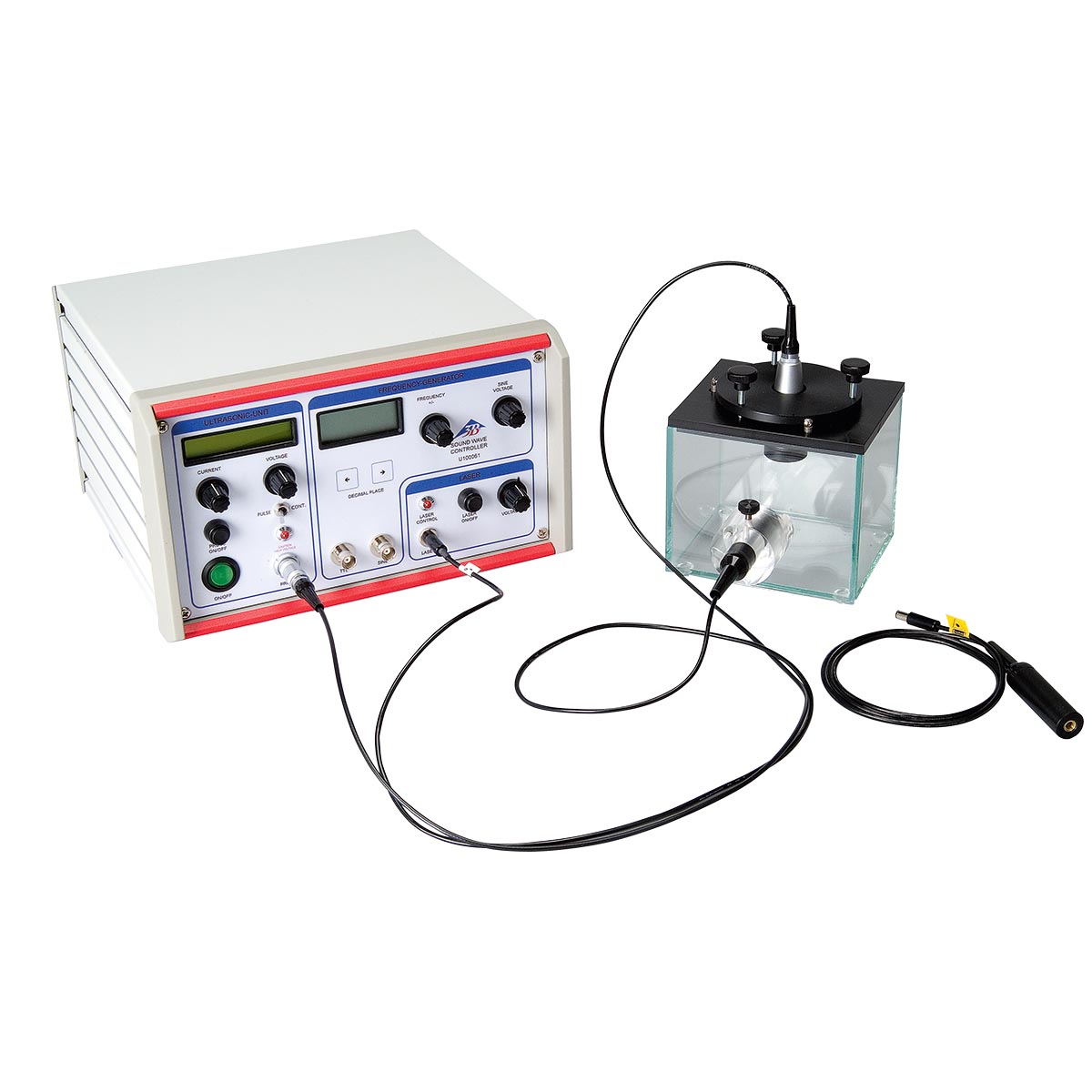

Ultrahang generátor folytonos, nagy teljesítményű ultrahang tartományú hullámok előállítására 20 MHz-ig terjedő széles frekvenciatartományban. Multi-frekvenciás, vízálló mérőfejjel. A kijelzőn is megjelenített frekvenciaérték 1 Hz-es lépcsőben állítható. Az akusztikus teljesítmény is állítható egy feszültségállító gombbal. Az átviteli módot kijelző mutatja, csakúgy mint a transzmitter feszültségét. A transzmitter kimenetén szinusz jelet kapunk, maximum 40 V-os amplitúdóval. A transzmitter frekvenciáját is kiolvashatjuk TTL jel formájában egy külön csatlakozón keresztül. Külön kimenet gondoskodik Debey-Sears kísérletekhez használatos vörös és zöld lézerdiódák meghajtásáról. Ezek külön is ki/be kapcsolhatók, melyekről indikátor ad visszajelzést. Az eszköz a megfelelő lézerfejek csatlakozását detektálja és automatikusan állítja be a szükséges feszültséget.

Generátor frekvencia: max. 20 MHz
Multi-frequencás mérőfej: 1 – 13 MHz
Frequencia állítás: 1 Hz-enként
Jelamplitúdó: 2 – 40 V
Kimenet: Transzmitter szignál (szinusz), külön kapcsolható visszajelzővel, TTL (0 – 5 V, négyzetes)
Csatlakozás: Lézer dióda, állítható, visszajelzővel
Kijelzés: Feszültség/frekvencia
Teljesítményfelvétel: kb. 100 VA
Hálózati feszültség: 90 – 230 V, 50/60 Hz
Méretek: kb. 255 mm × 170 mm × 265 mm

Kódszám: 1002576 [U100061]
