Argomento degli esperimenti:
• Effetto Hall in semiconduttori
• Conduzione in semiconduttori drogati
• Conduzione intrinseca
• Mobilità di elettroni e lacune
• Velocità di deriva di portatori di cariche
• Concentrazione di portatori di cariche
• Banda proibita

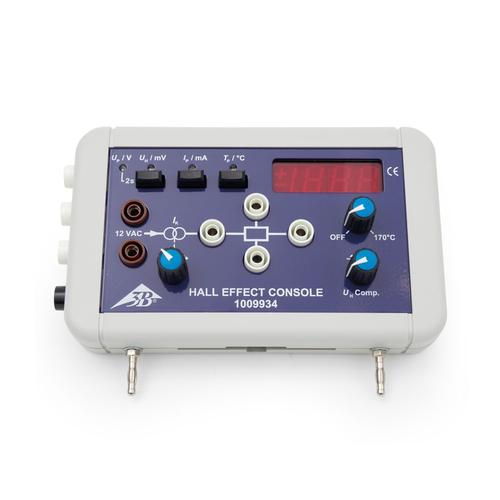

L’apparecchio di base per contatto, alimentazione e supporto cristalli su circuito stampato (1008522, 1009810 e 1009760) in esperimenti per effetto Hall e conduttività. Con fonte a flusso costante integrata regolabile per la corrente del campione, amplificatore di misura con compensazione offset per la tensione di Hall e riscaldamento regolabile del cristallo con protezione a 170 °C e indicatore commutabile tra tensione di Hall, corrente del campione, tensione del campione e temperatura.
La tensione di Hall e la tensione campione possono essere rilevate direttamente sul lato frontale. Inoltre lateralmente possono essere misurati tre valori equivalenti di tensione per la tensione di Hall, la tensione campione e la temperatura campione.

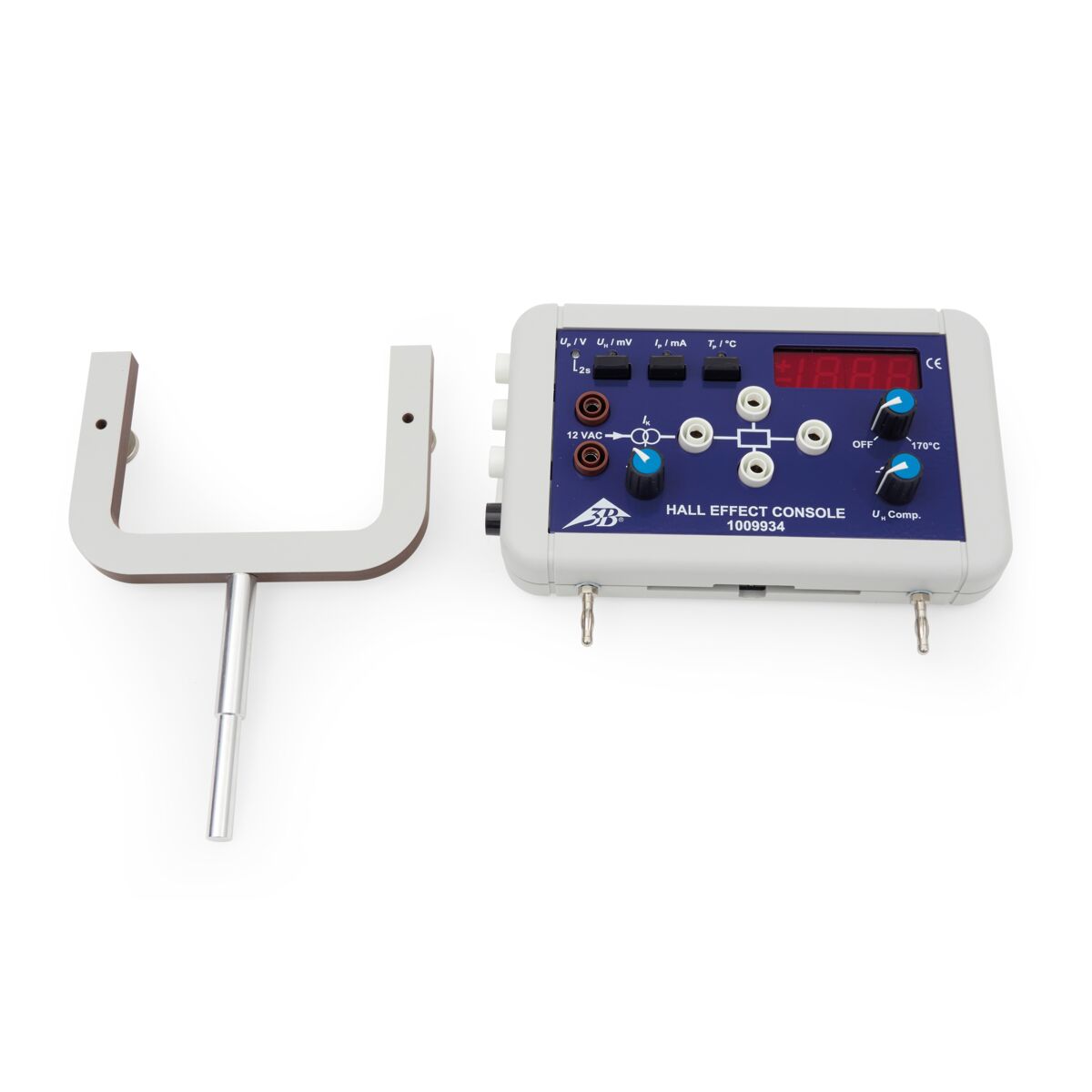

Con supporto per il montaggio dell’apparecchio nel nucleo a U (U8497215) del trasformatore scomponibile e 2 cavi di collegamento con connettori miniDIN a 8 pin
Uscite per valori equivalenti di tensione: Prese di sicurezza da 4-mm
Prese miniDIN a 8-PIN (per 3BNETlog)
Alimentazione: 12 V CA, 3 A sulle prese da 4 mm
Dimensioni: ca. 180x110x50 mm³
Peso: ca. 0,5 kg
Panoramica di tutti gli esperimenti in cui viene utilizzato il prodotto
