Nell'esperimento sulla tensione di superficie vengono discusse la forza di trazione/tensione di superficie dei fluidi, nonché la forza idrostatica e l'energia libera superficiale.

A tale scopo, la forza che agisce su un anello di alluminio con un filo di taglio viene determinata quando l'anello si muove uniformemente attraverso il fluidi e quando l'anello viene estratto dal fluido.

Sia la posizione dell'anello che la forza che agisce sull'anello vengono misurate simultaneamente. L’operazione avviene tramite il sistema di posizionamento a comando remoto PS400 (1023791) e un sensore di forza (1021676). I dati digitali vengono elaborati automaticamente e visualizzati nel software Coach7, in modo che le variazioni di forza vengano visualizzate graficamente nel momento in cui l'anello viene estratto dal fluido.

Le distanze tra i diversi "plateau della forza" possono quindi essere utilizzate per determinare la forza di trazione/tensione di superficie e la forza idrostatica.

Vantaggi nell'utilizzo del Sistema di posizionamento a comando remoto PS400 (1023791):
Con il sistema di posizionamento, l'anello viene estratto a una velocità lenta e costante, essenziale per la determinazione delle forze di trazione. Il sistema, inoltre, garantisce la riproducibilità della misura.

Vantaggio della sperimentazione assistita da computer:
La misurazione, oltre al vantaggio della sua visualizzazione istantanea, è anche molto veloce (<1 min). Pertanto, la variazione delle condizioni di test (ad es. fluidi diversi o additivi ai fluidi) risulta facile e veloce da implementare.

Fluidi utilizzati:
L'esperimento può essere condotto con estrema facilità utilizzando l'acqua come mezzo liquido. Tuttavia, nell’acqua possono essere versati anche additivi (ad es. detersivo per piatti) al fine di analizzare l'effetto sulla tensione di superficie. È anche possibile l’utilizzo di fluidi con viscosità superiore o inferiore a quella dell'acqua. In questo caso, tuttavia, è necessario attenersi alle linee guida di sicurezza locali (scheda dati di sicurezza).

Varianti dell'elaborazione dei dati digitali:

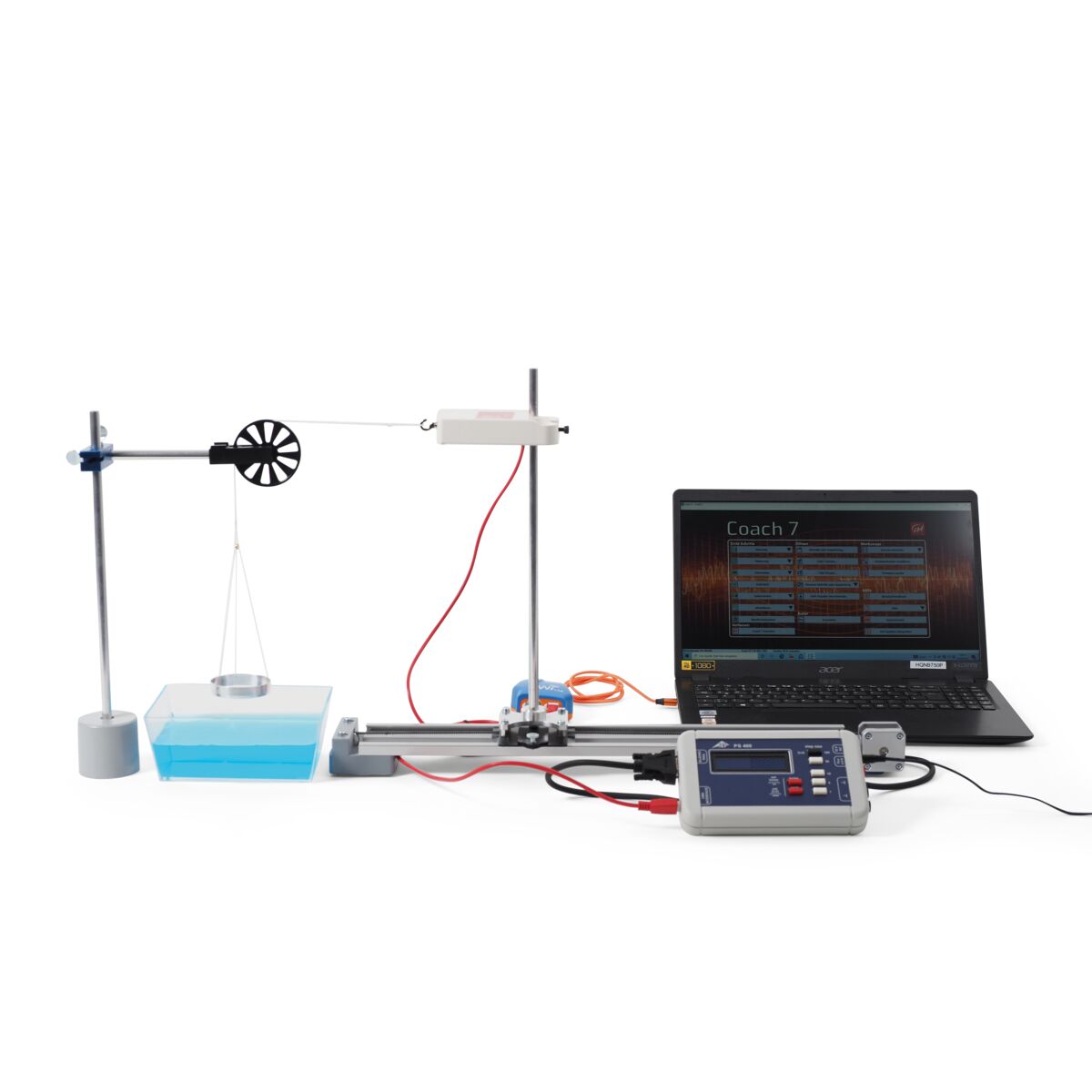

Variante 1: (PC/Tablet)
2x	1021514	Cavo sensore
1x	1022284	WiLab
1x	Licenza software Coach7
oppure

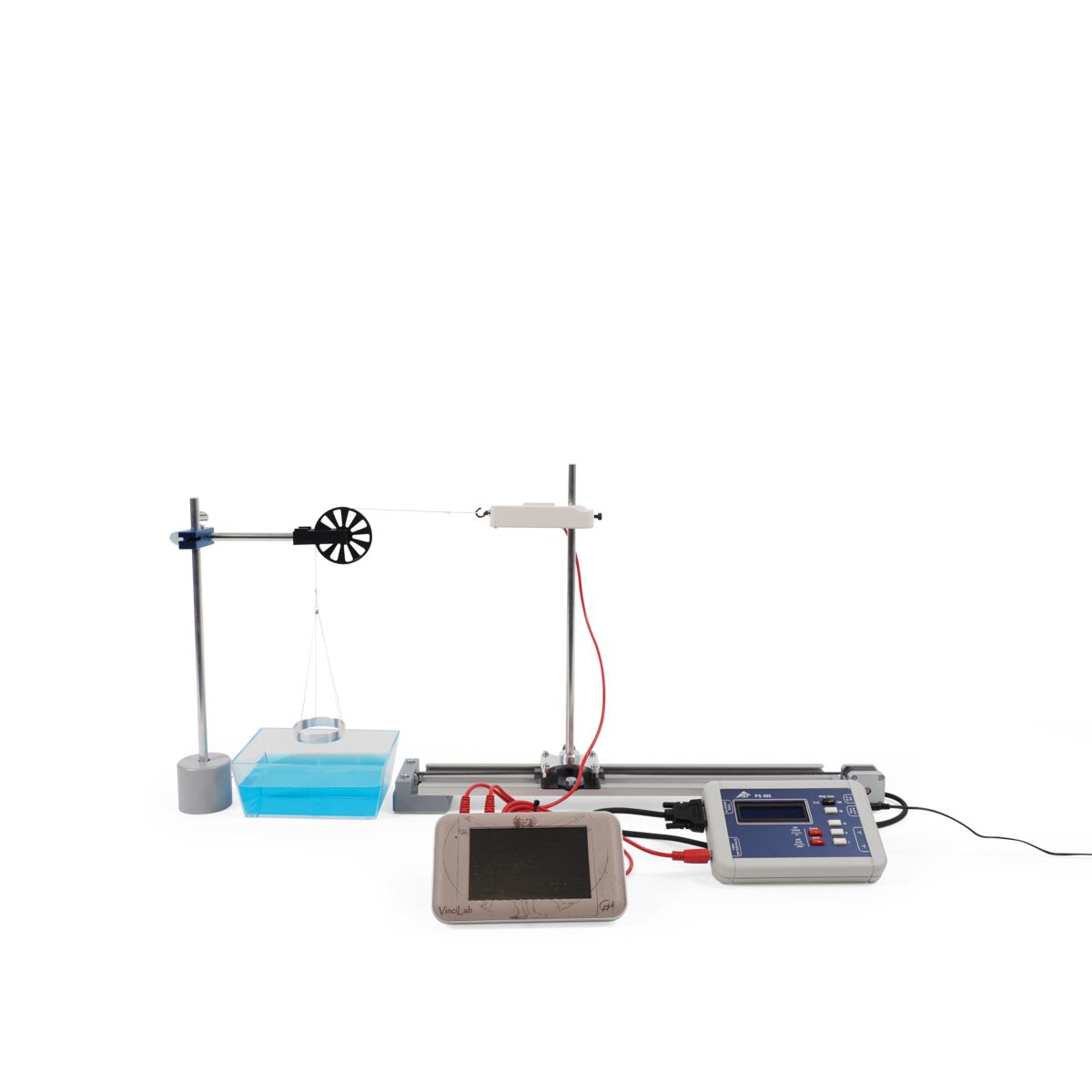

Variante 2: (Data-Logger VinciLab)
2x	1021514	Cavo sensore
1x	1021477	VinciLab
1x	Licenza software Coach7

Nota:
In alternativa, la posizione del carrello del sistema di posizionamento può essere ricavata dalla tensione di uscita V_Out. Pertanto, i software o i sistemi di monitoraggio di altri fornitori possono acquisire le informazioni sulla posizione tramite l’utilizzo di un sensore di tensione idoneo.
