Temas de experimentación:
• Conducción por recombinación
• Conducción propia
• Movilidad de los electrones y los huecos
• Velocidad de difusión de portadores de carga
• Concentración de portadores de carga
• Distancia entre bandas

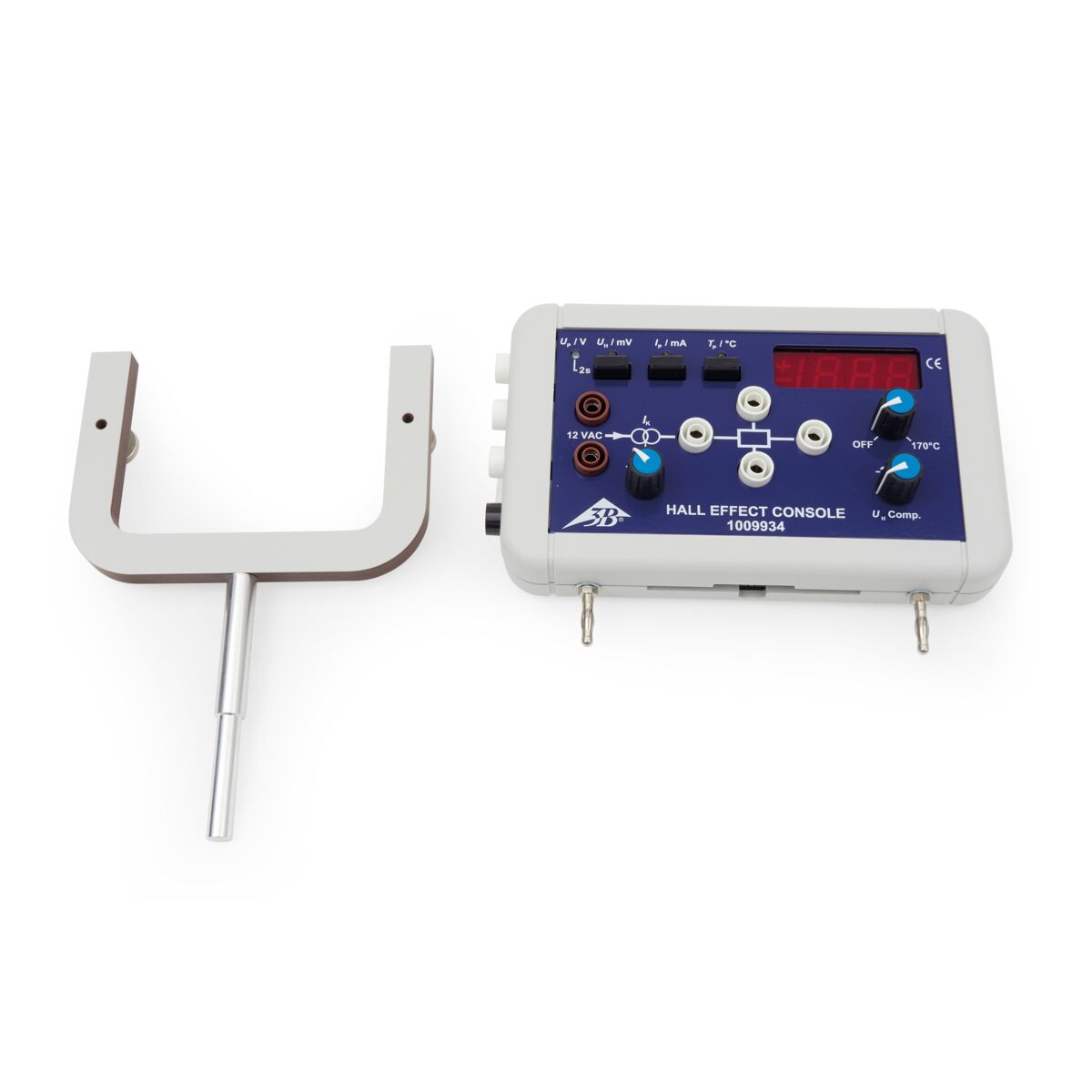

Aparato básico para contactar y como fuente de alimentación y soporte de cristales de Ge sobre placa impresa (U8487010, U8487020 y U8487030) en experimentos del efecto Hall y sobre conductividad.
Con fuente de corriente constante ajustable integrada para la corriente de la muestra, amplificador de medida con compensación de desviación (offset) para la tensión de Hall y el calentamiento del cristal hasta 170°C con regulación de temperatura e indicación conmutable para la tensión de Hall, la corriente de la muestra, la tensión de la muestra y la temperatura.
La tensión de Hall y la tensión de la muestra se pueden tomar directamente en el lado frontal de la placa. Además de pueden medir lateralmente tres valores de tensión equivalentes para, la tensión de Hall la corriente y la temperatura de la muestra.

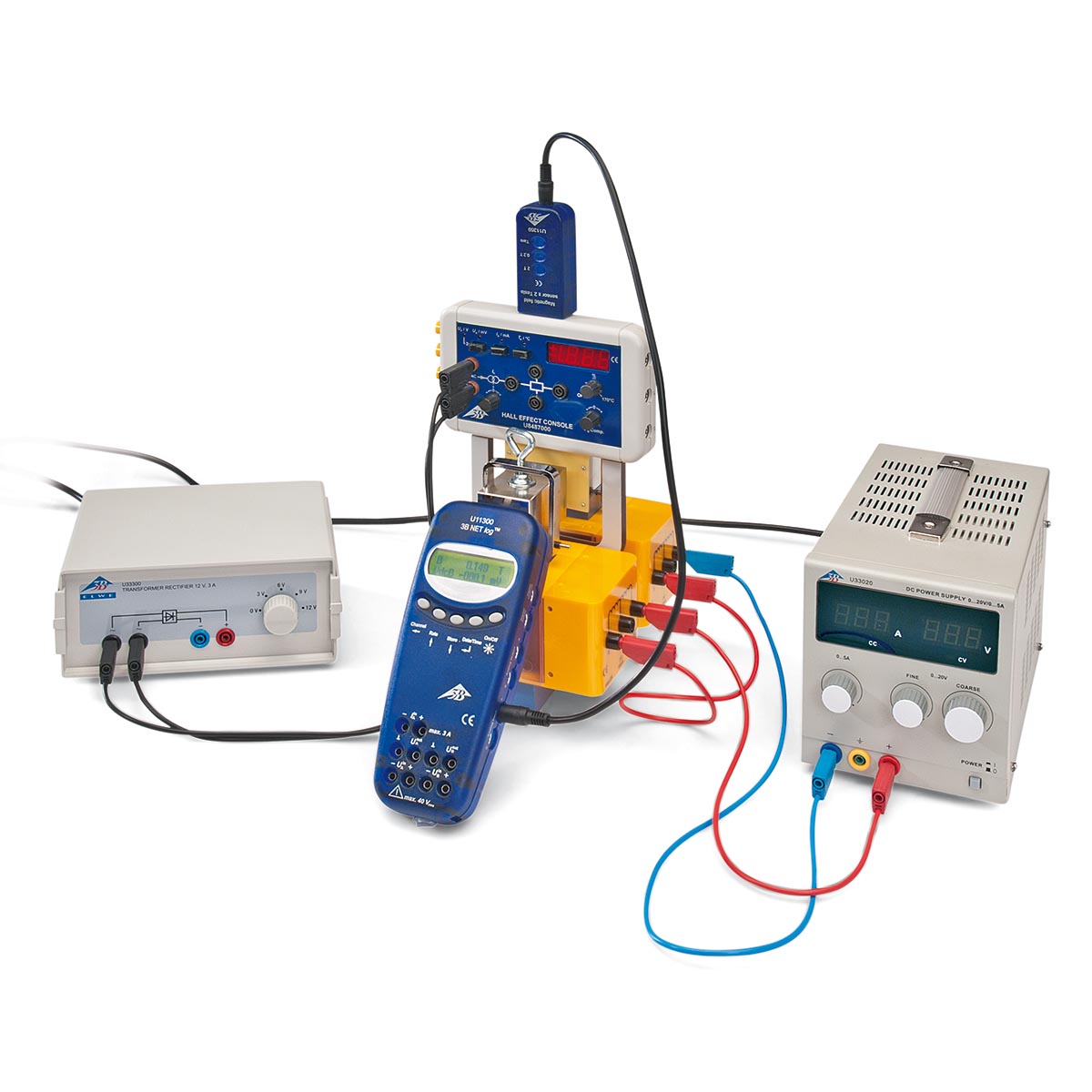

Con soporte para el montaje del aparato en el núcleo en U (U8497215) del transformador desarmable y 2 cables de conexión con enchufe miniDIN de 8 pines.
Salidas para los valores equivalentes de tensión:
Casquillos de seguridad de 4 mm
Casquillos miniDIN de 8 pines (para el 3BNETlog)
Fuente de alimentación: 12 V CA, 3 A por casquillos de 4 mm
Dimensiones: aprox. 180x110x50 mm³
Masa: aprox. 0,5 kg
Resumen de todos los experimentos en los que se utiliza el producto
