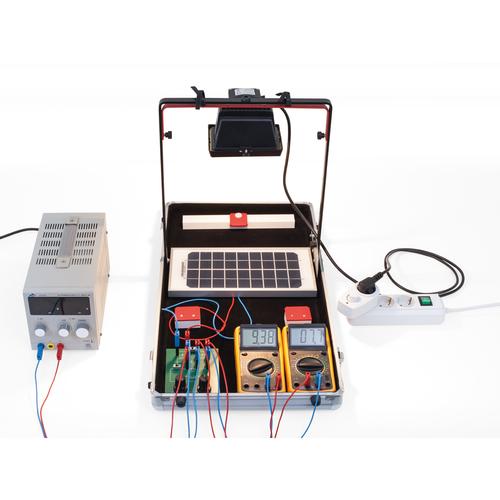

Experimento: Sistemas Fotovoltaicos

Solicitud de precio

Más en camino

Pregunta sobre producto

Descripción
Componentes

Objetivo: Medición de las curvas características de un módulo fotovoltáico en dependencia con la intensidad de la iluminación

Una instalación fotovoltáica convierte la energía luminosa de la luz solar en energía eléctrica. Para ello se utilizan células solares, las cuales, p.ej. se componen de silicio dopado apropiadamente y en principio corresponden a un fotodiodo de gran superficie. En la célula solar la luz absorbida desprende portadores de carga de los enlaces cristalinos, los cuales contribuyen a una corriente fotoeléctrica en contra de la dirección de conducción de la transición p-n. La corriente entregable a la carga externa está limitada por la corriente del diodo de la célula solar. Ésta alcanza el valor cero con la llamada tensión de circuito abierto U_OC, porque la corriente fotoeléctrica y la corriente del diodo en este punto se compensan, y se hace negativa cuando se conecta una tensión por encima de la tensicón de circuito abierto. En el rango de corrientes positivas, la celula solar se puede hacer funcionar como generador para entregar energía eléctrica a una carga externa. En el experimento se miden las curvas características de este generador en dependencia con la intensitad de la iluminación y se describen con un juego de parámetros sencillo.

Datos técnicos:_..

Tensión de conexión a la red:

230 V (±10 %), 50/60 Hz
