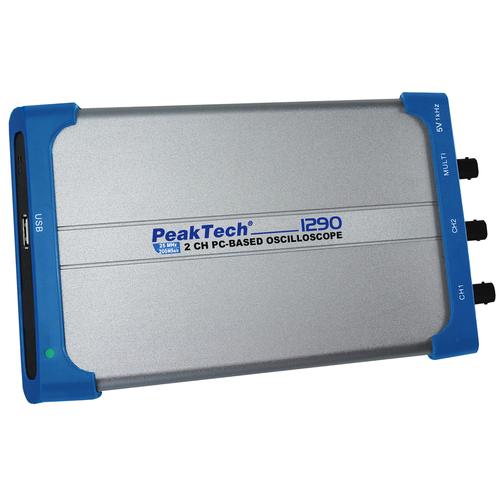

Osciloscopio de 2x25 MHz para PC

USD 329.00

Más en camino

Resumen de todos los experimentos en los que se utiliza el producto

Pregunta sobre producto

Descripción
Utilizado en los siguientes experimentos

Ventajas:

La más elevada seguridad para los usuarios y sistemas de PC gracias a puerto USB aislado galvánicamente.
Implementación de funciones matemáticas: +, -, *, /, inversión y transformada rápida de Fourier.
20 modos de medición automática
Software de alto rendimiento para consulta de datos y control por PC

Osciloscopio de dos canales para conectar a un PC equipado con terminales USB. Con puerto USB aislado, que posibilita una tensión máxima de entrada de 400 V.
El terminal para PC permite contar con un osciloscopio digital con memoria, dotado de amplias funciones, a lo que se suma la ventaja adicional de que se pueden almacenar los datos de medición con el fin de, por ejemplo, de realizar una transformada rápida de Fourier.
Incluye dos sondas (1:1 e 10:1), conexión para cable USB, dos cables BNC, instrucciones de servicio y CD con software para Windows^® XP/Vista/7/8/10/11.

Canales:                                           2
Ancho de banda:                            25 MHz
Tasa de muestreo por canal:        100 MS/s
Modos de operación:                      CH1, CH2, XY
Entrada:
Acoplamiento de entrada:             CC, CA y GND
Impedancia de entrada:                 1 MΩ ±2% ll 10 pF ± 5 pF
Tensión de entrada:                       0 a 400 V CC o CApp
Entrada multifunción:                    Sync., in/out, pass/fail, ext. trigger
Vertical:
Coeficiente de deflexión:              2 mV/div. – 50 V/div.
Precisión:                                         ± 3 %
Convertidor A/D:                             resolución de 8 bits
Horizontal:
Coeficiente de tiempo:                   5 ns/div. – 100 s/div.
Rango de muestreo:                       0,5 S/s – 200 MS/s
Precisión:                                         100 ppm x reading + 0,6 ns
Modo de medición:
Medición automática:                     Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, overshoot, preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A-B (ascendente), delay A-B (descendente)
Funciones matemáticas:               +, -, *, /, inversión, FFT
Disparo:
Tipo de disparo:                               Alternate, edge, video, pulse, slope
Modo de disparo:                            Auto, normal, single
Detección de disparo:                    Sample, peak detect, average
Interfaces:
Profundidad de memoria:              5000 puntos
Interfaces:                                        USB 2.0
Alimentación de tensión:              5 V CC a través de dos puertos USB
Software:
Windows^®:                                        XP/Vista/7/8/10/11
Exportación de datos para
evaluaciones ulteriores:                formatos bin, txt, csv o xls
Captura de imagen de pantalla:   formatos png, bmp o gif
Datos generales:
Dimensiones:                                  aprox. 170x120x18 mm³
Peso:                                                 aprox. 260 g

Weight	0.697 kg
Brand	PeakTech
MPN:	1020857
