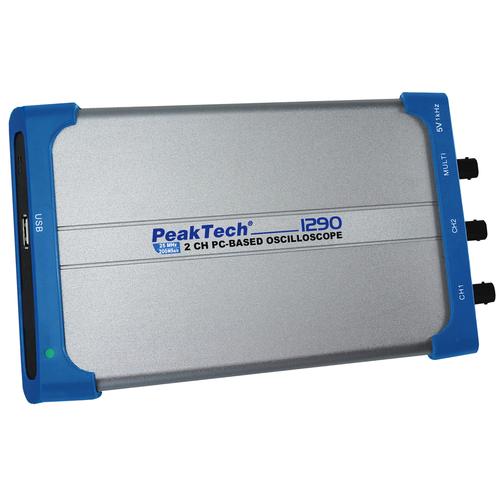

Oscilloscope pour PC 2x25 MHz

Oscilloscope pour PC 2x25 MHz, 1020857 [U11830], Oscilloscopes
237,00
Disponible de stock
Avantages :
  • Sécurité maximale pour l’utilisateur et pour le système d’exploitation grâce à une interface USB à isolation galvanique
  • Fonctions mathématiques +, -, *, /, inversion et analyse FFT
  • 20 modes automatiques de mesure
  • Puissant logiciel PC pour l’acquisition et le contrôle des données

Oscilloscope numérique à deux voies pour connexion à un PC équipé de prises USB. Doté d’une interface USB isolée qui permet le raccordement à une tension d’entrée maximale de 400 V.
Une fois branché sur l’ordinateur, on obtient un oscilloscope numérique à mémoire doté de nombreuses fonctions, avec l’avantage que les données de mesure peuvent être enregistrées et analysées au moyen de fonctions mathématiques, y compris l’analyse de spectre FFT.
Livré avec deux têtes de sondes (1:1, 10:1), un câble USB, deux câbles BNC, une notice d’emploi et un CD avec le logiciel pour Windows® XP/Vista/7/8/10/11

Canaux :                                                       deux
Bande passante :                                        25 MHz
Fréquence d’échantillonnage par voie : 100 MS/s
Modes de fonctionnement :                      CH1, CH2, XY
Entrée :
Couplage d’entrée :                                    CC, CA, GND
Impédance d’entrée :                                 1 MΩ ±2% ll 10 pF ± 5 pF
Tension d’entrée :                                       0 – 400 V CC ou CApp
Entrée multifonction :                                 Sync., in/out, Pass/Fail, Ext. Trigger
Composant vertical :
Coefficient de déviation :                          2 mV/div. – 50 V/div.
Précision :                                                    ± 3 %
Convertisseur A/N :                                    résolution 8 bits
Composant horizontal :
Coefficient de la base de temps :             5 ns/div. – 100 s/div.
Plage de balayage :                                    0,5 S/s – 200 MS/s
Précision :                                                    100 ppm x reading + 0,6 ns
Mode de mesure :
Mesure automatique :                                Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Rise Time, Fall Time (temps de descente), +Width, - Width, +Duty, -Duty, Delay A-B (montée), Delay A-B (descente)
Fonctions mathématiques :                      +, -, *, /, inversion, FFT
Déclenchement :
Type de déclenchement :                          Alternate, Edge, Video, Pulse, Slope
Mode de déclenchement :                         Auto, Normal, Single
Acquisition Déclenchement :                   Sample, Peak detect, Average
Interfaces :
Profondeur mémoire :                                5000 points
Interfaces :                                                   USB 2.0
Alimentation tension :                                5 V CC via deux ports USB
Logiciel :
Windows®:                                                    XP/Vista/7/8/10/11
Exportation des données
pour analyses ultérieures :                       Formate bin, txt, csv ou xls
Fichier image
pour copie d’écran :                                    Formate png, bmp ou gif
Caractéristiques générales :
Dimensions :                                               env. 170x120x18 mm³
Masse :                                                         env. 260 g


Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize

Réf. Article: 1020857 [U11830]
Masse 0.697 kg
Brand PeakTech
MPN: 1020857
