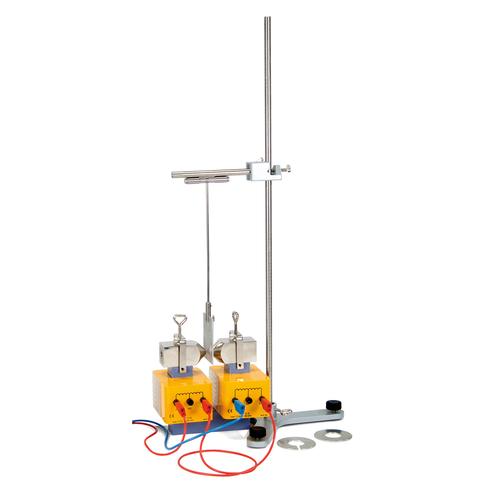

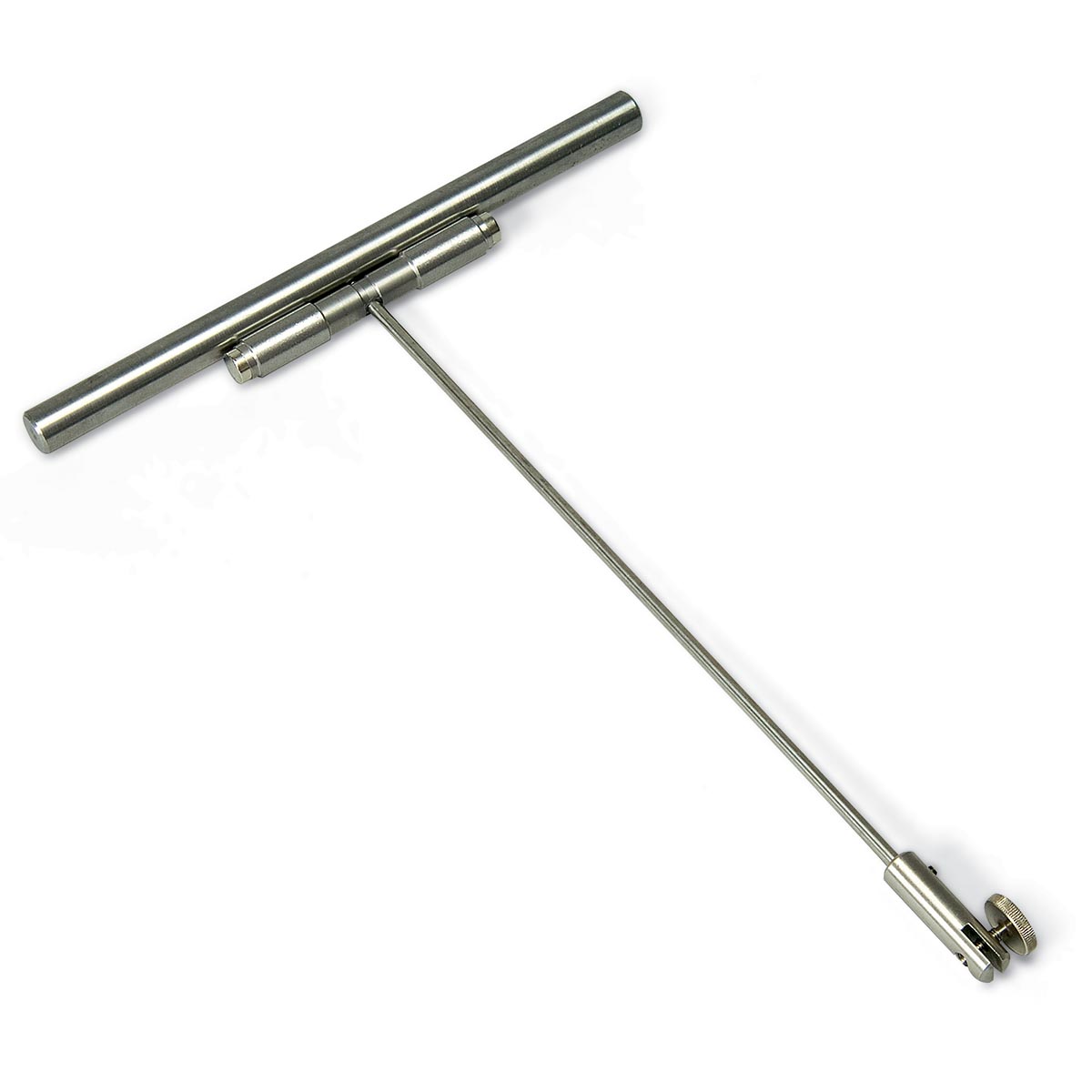

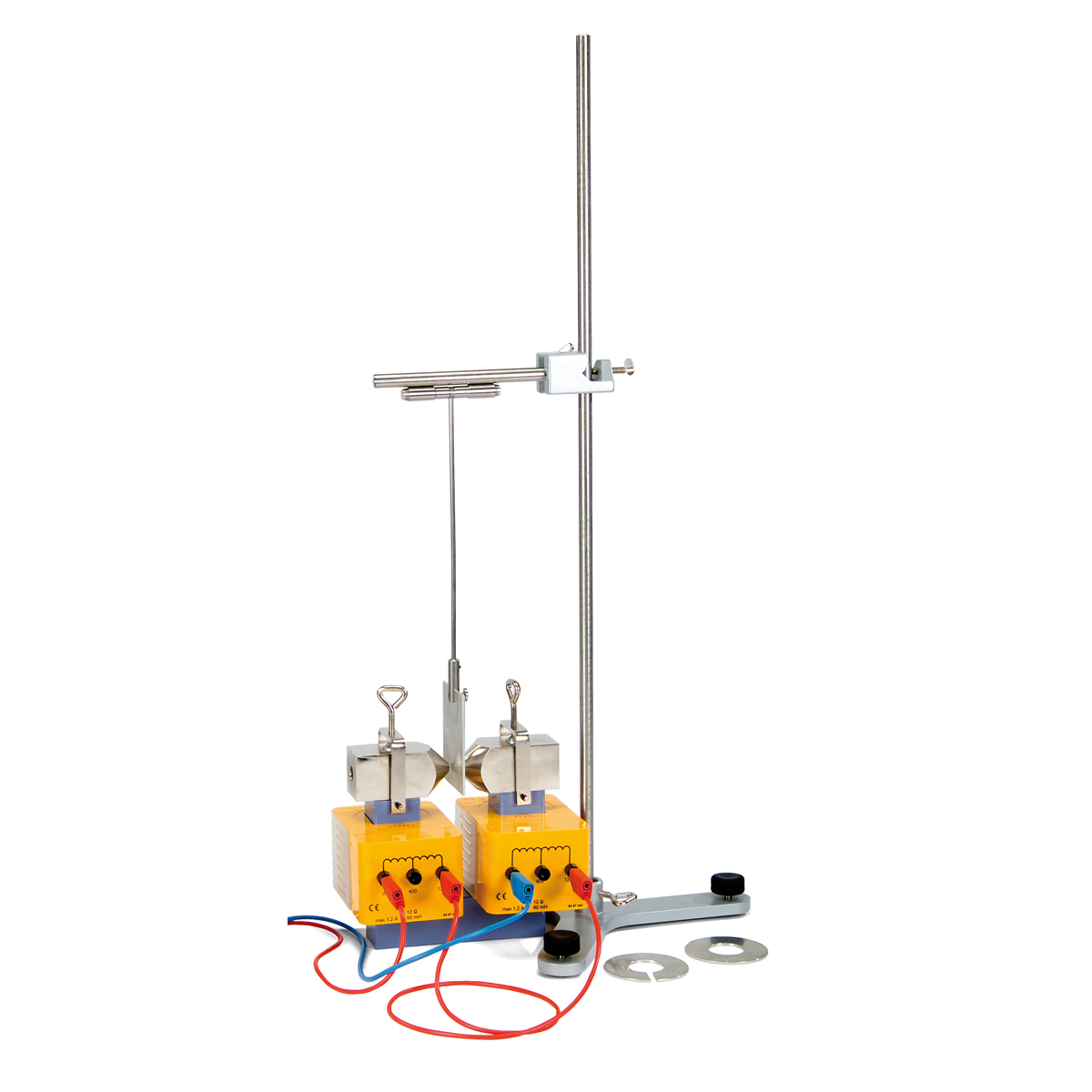

Pour démontrer le frein à courants de Foucault et son mode opératoire. Un corps pendulaire constitué d'une plaque métallique massive oscille entre les pôles d'un électro-aimant désactivé. Lorsque l'aimant est activé, le mouvement pendulaire de la plaque est rapidement arrêté sous l'effet du champ magnétique. Si la plaque présente des fentes, le temps d'arrêt est prolongé, c'est-à-dire que l'effet du freinage est fortement réduit. Jeu d'appareils comprenant une tige de pendule et quatre plaques en aluminium de différentes formes: rectangulaire / rectangulaire à fentes, rond, annulaire et annulaire à fentes.
Rectangle: 100x60 mm
Anneau: Øint. 30 mm, Øext. 60 mm
Autres équipements requis :
U8497200 Paire d'épanouissements polaires
U8497180 Noyau de transformateur avec joug
2 x U8497440 Bobine à 1200 spires
Matériel de support
Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize
