Deney: Bir AC devresinde kondensatörün empedansı (115 V, 50/60 Hz)

Deney: Bir AC devresinde kondensatörün empedansı (115 V, 50/60 Hz), 8000639 [UE3050111-115], Doğru ve alternatif akım
Amaç: Kapasite ve frekansın fonksiyonu olarak kapasitörün empedansının belirlenmesi

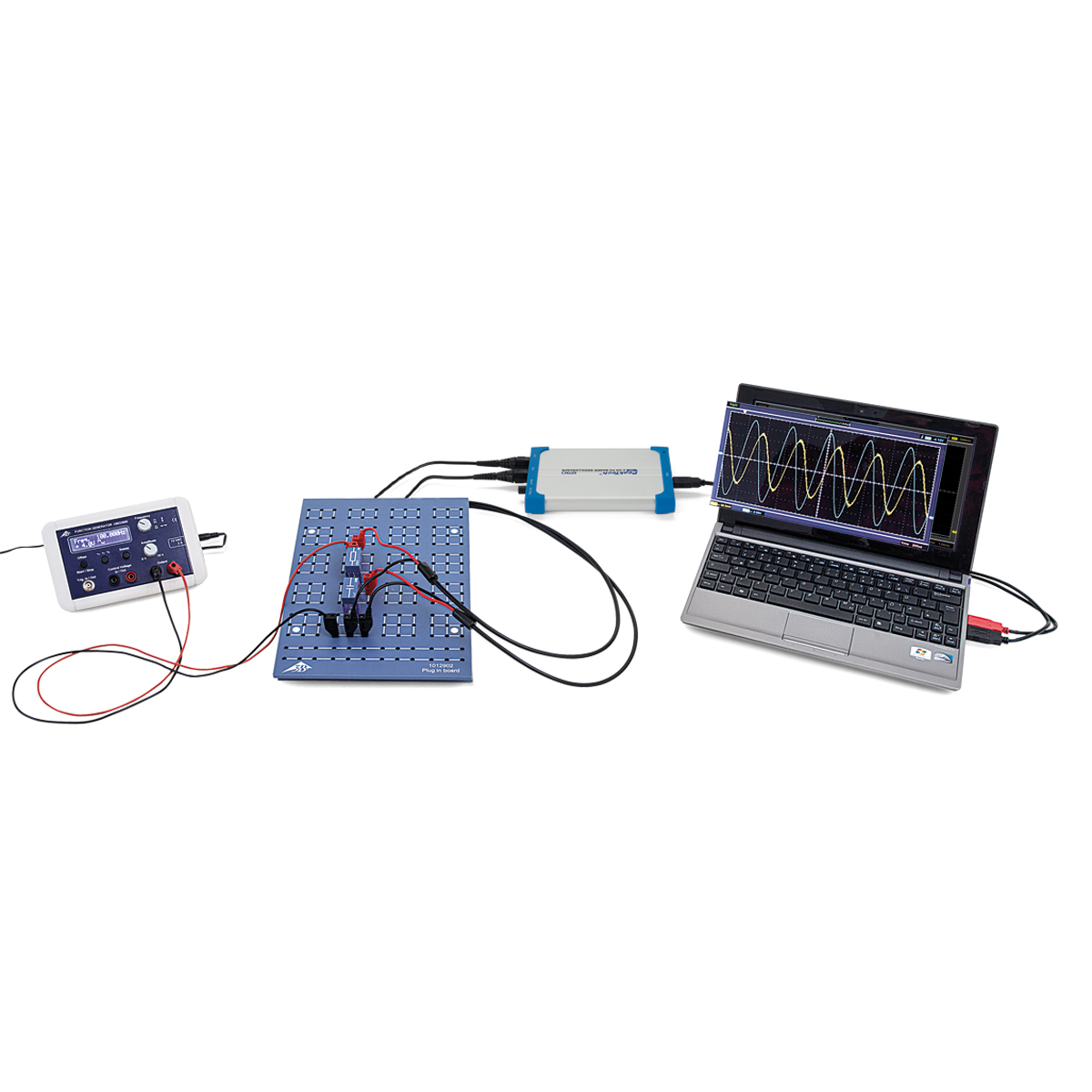

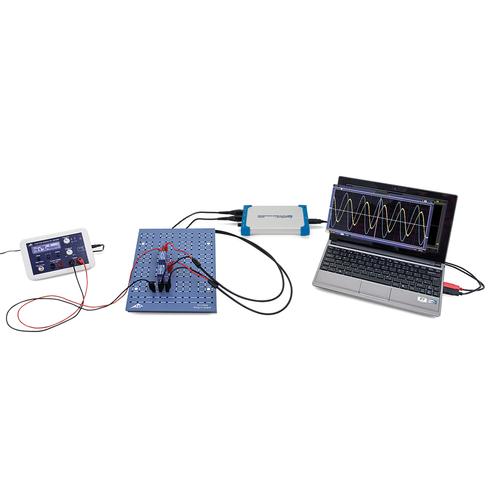

Kapasitörün karşısındaki gerilimdeki değişiklik akımın bileşen boyunca artmasına sebebiyet verebilir. Eğer AC gerilimi uygulanırsa gerilimle ilgili olarak evre kayacak olan alternatif akım akar. Bu deneyde frekans jeneratörü 3 kHz kadar frekans ile birlikte alternatif bir gerilim sağlar. Gerilimi ve akımı kaydetmek için çift kanallı osiloskop kullanılır ve böylece bu ikisinin büyüklüğü ve evresi belirlenebilir. Kapasitör boyunca olan akım, kapasitör tarafından sergilenen empedansla kıyaslanmada ihmal edilen değerle birlikte direncin karşısındaki gerilim düşüşü tarafından verilir.

Teslimat içeriği

Rezistans 1 Ohm, 1012903 [U333011], Soket elemanlari sistemi

Rezistans 1 Ohm

1012903 [U333011]
Rezistans 10 Ohm, 1012904 [U333012], Soket elemanlari sistemi

Rezistans 10 Ohm

1012904 [U333012]
Kapasite, 1012955 [U333063], Soket elemanlari sistemi

Kapasite

1012955 [U333063]
Kapasite 0,1 µF, 1012953 [U333061], Soket elemanlari sistemi

Kapasite 0,1 µF

1012953 [U333061]
PC Oscilloscope 2x25 MHz, 1020857 [U11830], Osiloskoplar

PC Oscilloscope 2x25 MHz

1020857 [U11830]
HF kablosu, BNC/4 mm soket, 1002748 [U11257], Deney kablosu

HF kablosu, BNC/4 mm soket

1002748 [U11257]
Ürün No: 8000639 [UE3050111-115]
