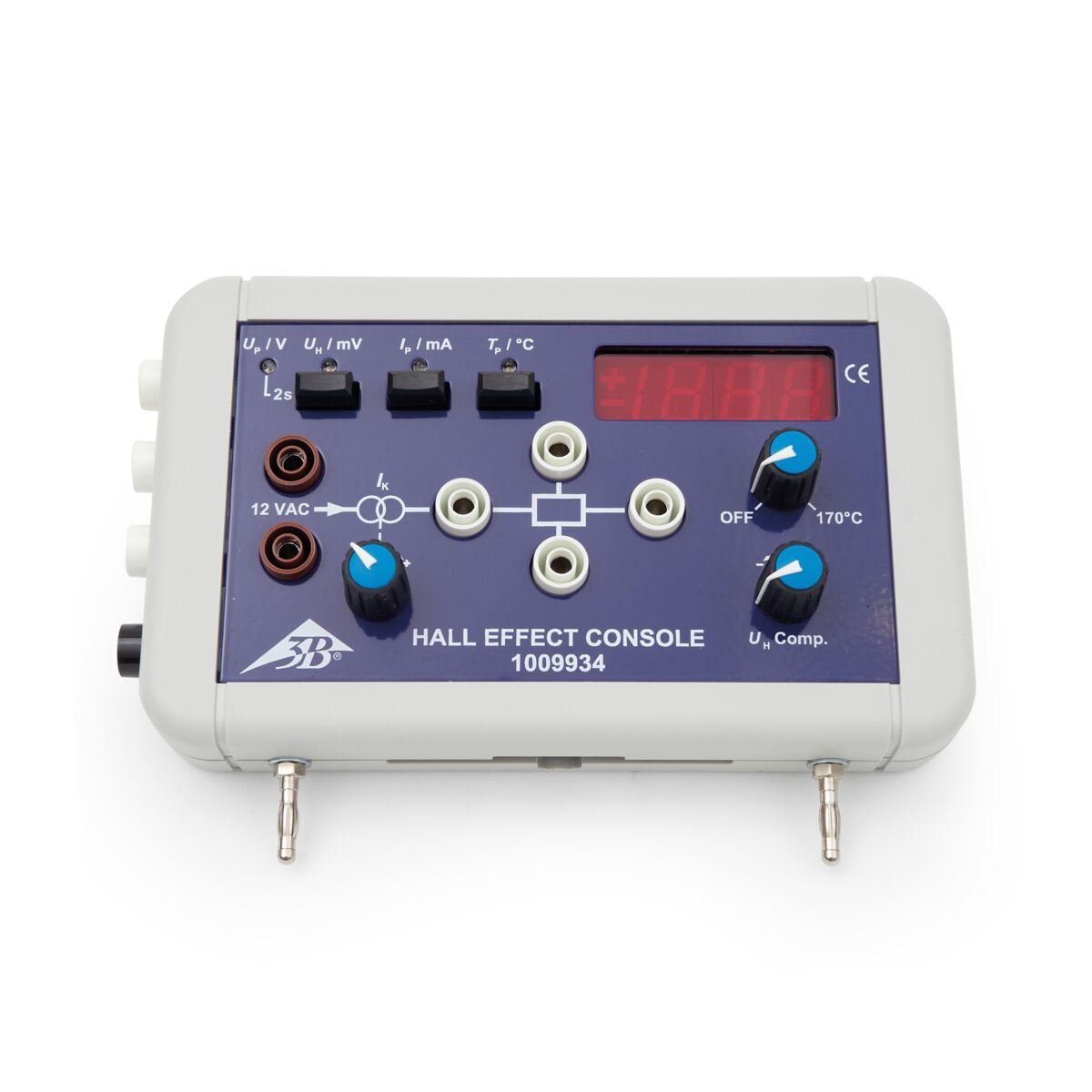

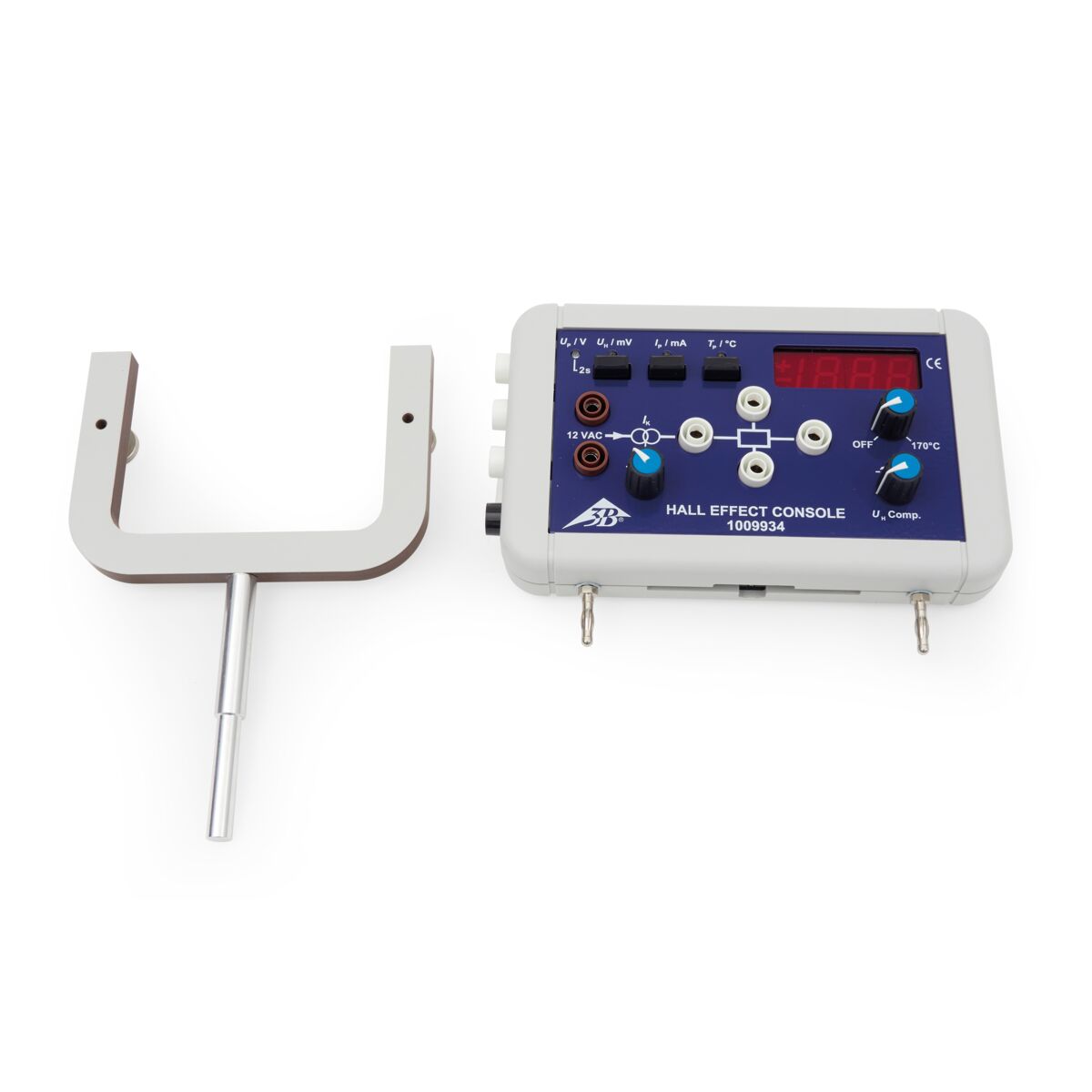

Hall etkisi ya da iletkenlik deneylerinde kullanmak için bir devre kartı üzerinde oluşan temas edilmesi, enerji temini sağlamak için ve germanyum kristallerini (1008522, 1009810 ve 1009760) tutucu olan temel aparat. Numune akımı için entegre edilmiş, ayarlanabilir bir sabit güç kaynağından, Hall voltajları ve kristal sıcaklığını 170°C’ye kadar yükseltmek için ofsetli ölçüm amplifikatöründen, sıcaklık regülatörlü ve Hall voltajı, numune akımı, numune voltajı ve sıcaklık için anahtarlanabilir bir ekrandan oluşmaktadır. Hall voltajı ve numune voltajı doğrudan ön panelden alınabilir. Ayrıca, Hall voltajı, numune akımı ve numune sıcaklığı için üç eşdeğer voltaj çıkışı kenardan ölçülebilir. Aparatı bir transformatör montaj kitinin U-şekilli çekirdeği (1000979) üzerine kurmak için tutucu ve iki adet 8 pimli miniDIN soketli bağlantı kablosu içermektedir.
Eşdeğer voltajlar için çıkışlar: 4-mm emniyet soketleri
8-pimli miniDIN soketler(3BNETlog için)
Güç kaynağı: 4 mm soket bağlantılı 12 V AC, 3 A
Ebatlar: yaklaşık 180x110x50 mm³
Ağırlık: yaklaşık 0,5 kg
